Herkunftsort: | CHINA |
Markenname: | AAREAL |
Zertifizierung: | ISO9001:2015 |
Modellnummer: | GTS |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Plastikfilm für die Maschine und Räucherung-freies Sperrholzholzetui für die Ersatzteile |
Lieferzeit: | Arbeit 30~35 Tage nach dem Auftrag bestätigt |
Zahlungsbedingungen: | T/T, L/C |
Versorgungsmaterial-Fähigkeit: | 5 Sätze pro Monat |
Andere Namen: | Trommelsieb, Drehtrommelschirm, Trommelschirm, Trommelsieb, Umlaufblende, runder Filter etc. des Zyl | Bildumfang: | Schirm diameter*length 1200mm*2100mm |
---|---|---|---|
Material: | nur Kontaktteiledelstahl 304 | Bewegung: | Drehbewegung |
ZWECK: | überwinden Sie den Schirm, der das Problem verstopft, das durch vibrierenden Kreisschirm und lineare | Neigung der Bahnebene: | 7° |
Vorteile: | große Kapazität, großer Siebungsbereich, einfach, den Schirm etc. zu ersetzen. | Anwendung: | Holzspäne, Sand, Zucker, Kompostfertigungsstraße etc. |
Markieren: | 1200*2100mm Drehtrommel-Schirm,Sugar Rotary Trommel Screen,Drehmaschine des filters SS304 |

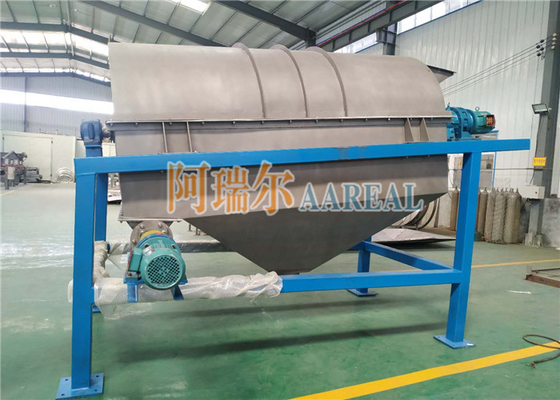

1200*2100mm Nahrungsmittelgrad-Edelstahl-Drehtrommel-Schirm für Zucker
Dieses ist unser GTS-1221-1S Edelstahl-Drehtrommel-Schirm für Zucker mit segmentierten Schirmen für einfachen Schirmersatz. Es wird mit Schneckenförderer an der Auslassöffnung als die Anforderung des Kunden ausgerüstet. Der effektive Schirmdurchmesser von GTS-1221 ist 1200mm, und die Länge des Schirmes ist 2100mm. 24 U/min, Neigungswinkel 7 Grad und Leistungsstärke 5.5KW.
Der Trommelschirm überwindt das Problem des Schirmes haftend und blockierend, der auftritt, wenn verschiedene vibrierende Schirme nass Materialien aussortieren, und den Ertrag und die Zuverlässigkeit des Reinigungssystems verbessert. Passend für das Aussortieren von Materialien von verschiedenen Eigenschaften sowie die nass und leicht verstopften Materialien wie Kohle, Kohlengangmineral, verkohlen Sie schnellen Kalk, etc. Das unter Normalgröße liegende Produkt ist 100mm, ist die Mitte 10-50mm, und die Feinheit kann unter 3mm erreichen. Dieses Produkt ist durch Benutzer gut empfangen.
Das Trommelsieb wird hauptsächlich aus einem Motor, ein Reduzierer, ein Trommelgerät, ein Rahmen, ein verschlossener Umschlag und ein Einlass und ein Ausgang verfasst. Beim Arbeiten, wird der Motor mit dem Rollengerät durch den Reduzierer durch eine Koppelung angeschlossen und das Rollengerät fährt, um sich um seine Achse zu drehen. Wenn das Material das Trommelgerät einträgt, wegen der Neigung und der Rotation des Trommelgerätes, wird das Material auf der Schirmoberfläche gedreht und gerollt, damit die qualifizierten Materialien durch den Schirm auf dem äußeren Kreis der Trommel entladen werden, und die unqualifizierten Materialien werden durch das Ende der Trommel entladen. Weitverbreitet in den Kraftwerken, in den Kokereien, in den Baumaterialien, in der Metallurgie, in der Chemikalie, im Bergbau und in anderen Industrien.
Eigenschaften des Drehtrommel-Schirmes für Zucker:
1. Das rollende Beförderungsprinzip wird angenommen, ist der Reibungskoeffizient klein, und die Blockierung der Schirmlöcher wird durch das materielle Rollen verringert.
2. ausgerüstet mit Reinigungsgerät der Kamm-förmigen Schirmmasche. Während des Prüfverfahrens ist das Material nicht einfach, durch die relative Bewegung der Schirmreinigungsmaschine und des Schirmkörpers blockiert zu werden.
3. Der Installationsneigungswinkel ist klein und blockiert zu werden ist nicht einfach. Es wird hauptsächlich für die Klassifikation von pulvrigen Materialien verwendet und einen guten Entstörungseffekt hat.
4. Der gesamte aussortierende Mechanismus ist in einer Siegelschutzabdeckung entworfen, die das Phänomen des Staubfliegens und -geräusche während des Prüfverfahrens beseitigt.
5. Die AusrüstungsBeobachtungsfenster auf beiden Seiten auf beiden Seiten der Siegelschutzabdeckung, vom Ende des verschlossenen Umschlags und von der Seite des Reinigungsmaschinenmechanismus werden mit schnellen öffnenden Türen für Wartung ausgerüstet, die für Ausrüstungspflege bequem ist.
6. Der Schirm wird aus einigen kreisförmigen flachen Stahlen mit hoher aussortierender Leistungsfähigkeit und langer Nutzungsdauer verfasst.
Funktions-Prinzip des Drehtrommel-Schirmes für Zucker:
Die Hauptstruktur des Trommelschirmes ist zylinderförmige Trommel, die auf den Rahmen geneigt und installiert ist. Der Getriebemotor wird an das Trommelgerät durch eine Koppelung, die Antriebstrommel sich dreht um die Achsenrichtung angeschlossen. Wenn die Materialien das Trommelgerät einträgt, wegen der Neigung und der Rotation des Trommelgerätes, wird die Materialien auf der Schirmoberfläche umgeworfen und gerollt, damit das feine Material durch die Auslassöffnung an der Unterseite des hinteren Endes der Trommel des Trommelschirmes entladen wird, und das grobe Material wird durch die Auslassöffnung am Endstück der Trommelentladung entladen. Wie das Material im Trommelvermächtnisleichten schlag, Rollen, also die Materialien, die im Sieb gehaftet werden, ausgestoßen werden kann, um das Siebblockieren zu verhindern.
Materieller Laufstatus im Trommelsieb
Andere Namen | Trommelsieb, Drehfilter, Trommelschirm, Trommelsieb, Umlaufblende, runder Filter etc. des Zylinders. |
Bewegung | rotierende zentrifugale Bewegung |
Energiequelle | allgemeiner Motor und Reduzierer |
Art | mit der Welle shaftless |
Neigung der Bahnebene | 5°~7° |
Material | Kohlenstoffstahl, Edelstahl 304, 316L |
Vorteile | überwinden Sie die Schirmmasche, die das Problem verstopft, das durch vibrierenden Kreisschirm und linearen Schirm bei dem Aussortieren von nass Materialien verursacht wird |
Eigenschaften | haben Sie starke Anpassungsfähigkeit zu den Materialien. Material, das, mit hoher Feuchtigkeit klebrig ist, schmutzig und verschieden, kann aussortiert werden |
Anwendung des Drehtrommel-Schirmes für Zucker:
Der Trommelschirm wird immer für refraktäre Materialien, untergeordnete Kohle, Schlammkohle, untere Asche, Sandklassifikation, Sandsteinblockklassifikation benutzt.
Struktur des Drehtrommel-Schirmes für Zucker:
Der Trommelschirm besteht hauptsächlich aus Motor, Reduzierer, Rollengerät, Rahmen, Dichtungsabdeckung und Einlass u. Ausgang. Passend zum Drehen und zum Rollen des Materials in der Trommel, kann das Material, das im Schirmloch gehaftet wird, ausgestoßen werden, um das Schirmloch an verstopft werden zu verhindern.
Trommelsieb wird schief am Rahmen angebracht. Der Motor wird zur Trommeleinheit über Koppelung und Reduzierer verbunden, um die Trommeleinheit zu fahren, um sich über seine Achse zu drehen. Nachdem das Material den Trommelschirm kommt, wegen des Kippens und der Rotation des Rollengerätes, wird das Material auf der Sieboberfläche umgedreht und gerollt, damit das qualifizierte Material (das Produkt unter dem Sieb) durch die Auslassöffnung an der Unterseite des hinteren Endes der Trommel entladen wird, und das unqualifizierte Material (oberes Schirmprodukt) wird durch die Auslassöffnung am Ende der Trommel entladen.
1. treibendes Gerät 2. grobe materielle Auslauföffnung 3. Dichtungsabdeckung
4. Trommelkörper 5. unter Normalgröße liegende materielle Auslauföffnung 6. Halteplatte
7. Zufuhreinlaß 8. Klammer
Technische Parameter des Drehtrommel-Schirmes für Zucker:
Modell |
Kapazität (t/h) |
Schirm-Trommel-Durchmesser (Millimeter) |
Länge (M) |
Leistungsstärke (Kilowatt) |
GTS600 | 5-10 | 600 | 1000 | 1,5 |
GTS800 | 8-15 | 800 | 1200 | 2,2 |
GTS1000 | 15-30 | 1000 | 1500 | 3 |
GTS1200 | 20-50 | 1200 | 1800 | 5,5 |
GTS1500 | 40-80 | 1500 | 2000 | 7,5 |
GTS1800 | 80-150 | 1800 | 2000 | 11 |
GTS2000 | 130-200 | 2000 | 2500 | 11 |
