Herkunftsort: | CHINA |
Markenname: | AAREAL |
Zertifizierung: | ISO9001:2015 |
Modellnummer: | AZ |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Räucherung-freies Sperrholzholzetui für kleines |
Lieferzeit: | Arbeit 20~30 Tage nach dem Auftrag bestätigt |
Zahlungsbedingungen: | T/T, L/C |
Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
NAME: | vibrierender Schirm der linearen Bewegung | Bewegung: | Lineare Bewegung |
---|---|---|---|
Fahren Sie Gerät: | zwei horizontale vibrierende Motoren | Bildumfang: | width*length 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, |
Schirm-Rahmen/Halter: | hölzerner Schirmrahmen, Kohlenstoffstahlschirmrahmen, Edelstahlschirmrahmen etc. | Vorteil: | 1~8 verfügbare Siebplattformen, können Schirmoberflächenwinkel justieren, um die aussortierende Gena |
Material: | Kohlenstoffstahl, Edelstahl 304/316L, Titanmaterial etc. | Anwendbar: | Fluss-Sand-Erz |
Markieren: | Vibrierender Schirm der linearen Bewegungs-SS304,Fluss-Sand-lineare Bewegungs-vibrierender Schirm,Lineares Sieb des Fluss-Sandes |

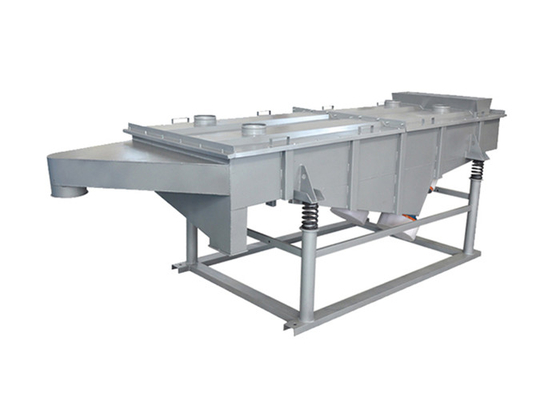

Vibrierender Schirm der Fluss-Sand-Erz-horizontaler linearen Bewegungs-SS304
Überblick über lineare Bewegungs-vibrierenden Schirm
Der Schirmkasten, der bis zum den vier Frühlingen gestützt wird, produzieren das Austauschen der linearen Bewegung unter der Erschütterungskraft, die durch die Motoren erzeugt wird. Wenn die vertikale Komponente der Erschütterungsbeschleunigung größer als Fallbeschleunigung ist, wurde Material im Behälter oben, drücken vorwärts, um entlang Parabolischen Weg zu springen geworfen. Jede Erschütterung des Behälters, das Material würde oben einmal geworfen. Bei Treffen mit dem Schirm, das Material, das kleiner ist, als Schirmmasche sie durchlaufen kann, damit Klassifikationszweck erzielen.
Wichtige Informationen AboutLinear-Bewegungs-vibrierender Schirm
Form | rechteckige Form |
Strukturelle Zusammensetzung | Schirmkasten, Schirm, Erschütterungsmotor, Bewegungsbasis, Frühling, Unterstützung etc. Dämpfung. |
Vibrierender Motor | zwei Sätze der horizontalen vibrierenden Motoren, synchrone Rückrotation |
Anwendbares Material | passend für das Sieben 0.074mm~10mm von nicht-klebrigen Materialien mit Feuchtigkeitsgehalt weniger als 7% |
Schichten des Schirmes | 1~6 Schichten des Schirmes |
Schirm-Rahmen | hölzerner Schirmrahmen, Kohlenstoffstahl-Schirmrahmen, Edelstahlschirmrahmen |
Mesh Cleaning Method | Aufsetzer, Ultraschallsystem etc. |
Material | Kohlenstoffstahl, Edelstahl 304/316L, Titanmaterial etc. |
Bildumfang | Schirm width*length 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm etc. |
Funktions-Prinzip des lineare Bewegungs-vibrierenden Schirmes
Das rechteckige Trennzeichen angetrieben durch vibrierende Doppelmotoren. Wenn die zwei Erschütterungsmotoren synchronisierte und aufgehobene Rotation tun, glich sich die Erschütterungskraft, die durch seinen Exzenterblock erzeugt wurde, parallel zur Richtung der Bewegungsspindel aus und legte als Senkrechtes der resultierenden Kraft zur Richtung der Motorwelle, so ist die Bewegungsflugbahn der Siebmaschine eine Gerade.
Die zwei Motorwellen haben einen Winkel des Bades in der vertikalen Richtung im Verhältnis zu der Schirmoberfläche. Unter der Interaktion der Erschütterungskraft und der materiellen Selbstschwerkraft, den Materialien in der Schirmoberfläche springende Bewegung tun, um den Zweck der Siebung und der ordnenden Materialien zu erzielen. Er kann verwendet werden, um Selbsttätigkeit im Fließband zu verwirklichen.
Struktur des lineare Bewegungs-vibrierenden Schirmes
Rechteckiges Trennzeichen wird hauptsächlich aus Schirmkasten, Siebmasche, Erschütterungsmotor, Bewegungssockel verfasst und Dämpfung Frühling und Klammern.
1. Schirmkasten: geschweißt durch Stahlplatte, mit bestimmter Stärke und Starrheit, ist es die Hauptkomponente der Schirmmaschine.
2. Schirm-Masche: die Schirmmasche ist Lochplatte. Die Gesamtsteifheit ist gut zuverlässig, fest und.
3. Erschütterungsmotor: die Erschütterungsbewegungsgebrauchs- und -wartungsmethode, die Erschütterungsbewegungsbedienungsanleitungen zu sehen.
4. Bewegungssockel: der Bewegungssockel der Abstiegerschütterungsart der Siebmaschine (der Motor ist unter den Siebkasten installiert), kann bewegt werden. , vor der Anwendung, die Verbindungsschraube muss festgezogen werden, besonders die neue Siebmaschine, muss wiederholt festgezogen werden drei Tage vor Versuch, zum von den Unfällen zu vermeiden, die indem man verursacht werden, sich löst.
5. Schwingungsdämpfungsfrühling: zu Erschütterung am Überschreiten zu Boden verhindern und das volle Gewicht des Schirmkastens stützen. Bei der Installierung, muss der Frühling zu Boden senkrecht sein.
6. Klammer: die Klammer wird benutzt, um den Schirmkasten zu stützen. Sie muss zu Boden während der Installation angebrachtes Senkrecht sein. Das Klammer- und Siebkörperteil wird bis zum der Druckfeder verbunden.
Anwendung des lineare Bewegungs-vibrierenden Schirmes
Diese Siebmaschine ist für das Aussortieren von Materialien, die zwischen 0.74mm und 10mm sind, von Wassergehalt weniger als 7% passend, und nicht klebrig.
Es ist in der chemischen Industrie, in der Nahrung, im Plastik, in der Medizin, in der Metallurgie, im Glas, in den Baumaterialien, im Korn, im Düngemittel, im Scheuermittel, in der Keramik und in anderen Industrien, für trockenes Pulver oder granulierte materielle Siebung weitverbreitet.
Technische Parameter des lineare Bewegungs-vibrierenden Schirmes
Modell | Nennweite (Millimeter) | Teilchengröße (Millimeter) | Lehnender Winkel des Schirmes (°) | Umfang (Millimeter) | Schicht | Energie (Kilowatt) |
AZ-520 | 500*2000 | 0.074~10 | 0~7° | 4~10 | 1~6 | 2* (0.4~0.75) |
AZ-525 | 500*2500 | 2* (0.4~0.75) | ||||
AZ-530 | 500*3000 | 2* (0.4~0.75) | ||||
AZ-1020 | 1000*2000 | 2* (0.4~0.75) | ||||
AZ-1025 | 1000*2500 | 2* (0.4~1.1) | ||||
AZ-1030 | 1000*3000 | 2* (1.1~1.5) | ||||
AZ-1040 | 1000*4000 | 2* (1.1~1.5) | ||||
AZ-1225 | 1200*2500 | 2* (1.1~1.5) | ||||
AZ-1235 | 1200*3500 | 2* (1.1~2.2) | ||||
AZ-1250 | 1200*5000 | 2* (1.1~2.2) | ||||
AZ-1535 | 1500*3500 | 2* (1.1~2.2) | ||||
AZ-1560 | 1500*6000 | 2* (2.2~3.7) | ||||
AZ-1845 | 1800*4500 | 0.074~15 | 2* (2.2~3.7) | |||
AZ-2050 | 2000*5000 | 2* (2.2~3.7) | ||||
AZ-2060 | 2000*6000 | 2* (2.2~3.7) |
