Herkunftsort: | China |
Markenname: | AAREAL |
Zertifizierung: | ISO9001:2015 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Plastikfilm für den Körper und Räucherung-freies Sperrholzholzetui für die Ersatzteile |
Lieferzeit: | Arbeit 20~30 Tage nach dem Auftrag bestätigt |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | 10 SÄTZE PRO MONAT |
Durchschnitte der Beförderung: | geneigter Schneckenförderer, horizontaler Schneckenförderer, vertikaler Schneckenförderer | Fördererart: | Wellenart, shaftless Art, einzelne Schneckenart, Doppelhelixart, U-Formart, Röhrenart etc. |
---|---|---|---|
shaftless Schneckenförderer: | passend für das Befördern von klebrigen und verwickelten Materialien | Wellen-Schneckenförderer: | passend für nicht-zähflüssige trockene Pulvermaterialien und Teilchenmaterialien |
Durchmesser: | 100mm, 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm, 1000mm, 1250mm etc. | Eigenschaften: | einfache Struktur, kleine Querschnittgröße, gutes Versiegeln, zuverlässige Arbeit, niedrige Kosten, |
Anwendung: | passend für die horizontale oder schiefe Beförderung von pulvrigen, granulierten und kleinen Blockma | Unanwendbare Materialien: | verderbliche, klebrige und zusammengeballte Materialien |
Markieren: | 9000mm Röhrenschneckenförderer-Zufuhr,Durchmesser,219mm Röhrenschneckenförderer-Zufuhr |

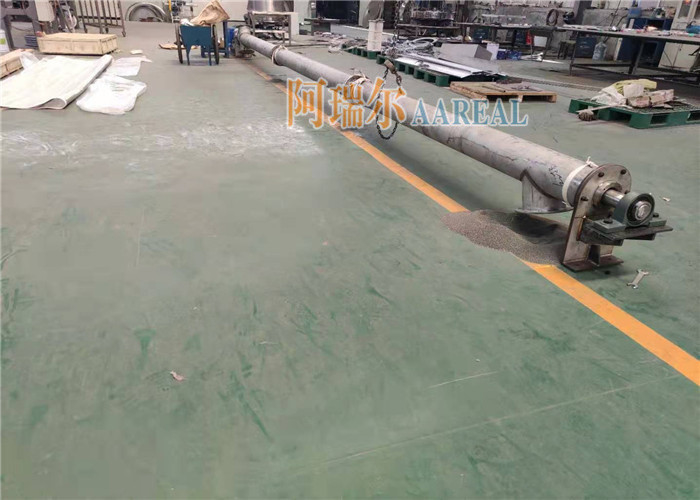

Durchmesser, Nahrungsmittelgrad-Röhrenschneckenförderer-Zufuhr des 219mm Längen-9000mm Edelstahl-316L
Überblick über Nahrungsmittelgrad-Röhrenschneckenförderer-Zufuhr Durchmessers 219mm des Längen-9000mm Edelstahl-316L:
Der Röhrenschneckenförderer wird in zwei Arten in Form von der Beförderung unterteilt: der Wellenschneckenförderer und der shaftless Schneckenförderer. und es wird in U-förmigen Schneckenförderer und Röhrenschneckenförderer dem Aussehen nach unterteilt. Der Wellenschneckenförderer ist für nicht-klebrige trockene Pulvermaterialien und Teilchenmaterialien (wie Zement, Flugasche, Kalk, Korn etc.) passend, während der shaftless Schneckenförderer für die klebrigen und leicht verwickelten Materialien der Beförderung passend ist. (z.B. Schlamm, Biomasse, Abfall etc.)
Funktions-Prinzip Nahrungsmittelgrad-der Röhrenschneckenförderer-Zufuhr Durchmessers 219mm des Längen-9000mm Edelstahl-316L:
Schneckenförderer nutzt drehende Übertragungsmaterialien der Schraube entlang dem örtlich festgelegten Gehäuse aus. Das drehende gewundene Blatt bewegt das Material, um Schraubenbeförderung durchzuführen, und die Kraft, die das Material nicht mit dem Schraubenblatt sich drehen lässt, ist der Reibungswiderstand des eigenen Gewichts des Materials und des Schneckenförderergehäuses zum Material. Gewundene Blätter werden zur Drehwelle des Schneckenförderers geschweißt. Die Oberflächenform des Blattes hat feste Oberflächenart, Gurtoberflächenart, Blattoberflächenart und andere Arten entsprechend den verschiedenen Materialien, die übermittelt werden. Die Schraubenwelle des Schneckenförderers hat ein Drucklager am Ende der materiellen beweglichen Richtung, zum der Schraube der axialen Eingreiftruppe mit dem Material zu geben. Wenn die Maschinenlänge lang ist, sollte ein hängendes Zwischenlager addiert werden.
Anwendung Nahrungsmittelgrad-der Röhrenschneckenförderer-Zufuhr Durchmessers 219mm des Längen-9000mm Edelstahl-316L:
Es ist in den verschiedenen Industrien, wie Baumaterialien, chemischer Industrie, elektrischem Strom, Metallurgie, Kohle, Korn etc. weitverbreitet. Es ist für horizontales passend, oder geneigte Beförderungspulver-, granulierte und kleineklumpenmaterialien, wie Kohle, Asche, Schlacke, Zement, materielle Temperatur des Kornes etc. ist kleiner als 200℃.
Schneckenförderer ist nicht für die Beförderung von Materialien, die passend die verderblich sind, von großer Viskosität und einfach zusammenzuballen.
Wenn, Neigung der Bahnebene ist zu übermitteln, wählen bitte den GX-Reihenschneckenförderer Überformat.
Hauptmerkmale Nahrungsmittelgrad-der Röhrenschneckenförderer-Zufuhr Durchmessers 219mm des Längen-9000mm Edelstahl-316L:
1. Starke Anpassungsfähigkeit, einfache Installation und Wartung, lange Nutzungsdauer.
2. Die Maschine ist an Größe, hohe drehende Geschwindigkeit, sicherstellen schnelle einheitliche Übertragung klein.
3. Große Tragfähigkeit, sicher und zuverlässig.
4. Entladungsende wird mit Reinigungsgerät-, lärmarmer, starkeranpassungsfähigkeits-, Einlass- und Ausgangstandortplanflexibilität ausgerüstet.
5. nimmt das gutes Versiegeln, das Oberteil das nahtlose Stahlrohr, die Endverbräuche der Flansch an, der miteinander als Körper, gute Starrheit angeschlossen wird.
Klassifikation Nahrungsmittelgrad-der Röhrenschneckenförderer-Zufuhr Durchmessers 219mm des Längen-9000mm Edelstahl-316L:
durch die Übermittlung des Winkels | horizontaler Schneckenförderer, geneigter Schneckenförderer, vertikaler Schneckenförderer |
durch die Übermittlung der Form | Wellenschneckenförderer, shaftless Schneckenförderer |
durch Form | U-förmiger Abflussrinnenschneckenförderer, Röhrenschneckenförderer |
Technischer Parameter Nahrungsmittelgrad-der Röhrenschneckenförderer-Zufuhr Durchmessers 219mm des Längen-9000mm Edelstahl-316L:
Ls-Art | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX-Art | 200 | 250 | 300 | 400 | 500 | ||||||
Schrauben-Durchmesser (Millimeter) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Gewindesteigung (Millimeter) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Drehende Geschwindigkeit (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Übermittlung der Kapazität QΦ=0.33 (m3/h) | 2,2 | 7,6 | 11 | 22 | 36,4 | 66,1 | 93,1 | 160 | 223 | 304 | 458 |
Energie-PD 1=10m (Kilowatt) | 1,1 | 1,5 | 2,2 | 2,4 | 3,2 | 5,1 | 4,1 | 8,6 | 12 | 16 | 24,4 |
Energie-PD 1=30m (Kilowatt) | 1,6 | 2,8 | 3,2 | 5,3 | 8,4 | 11 | 15,3 | 25,9 | 36 | 48 | 73,3 |
Drehende Geschwindigkeit (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Übermittlung der Kapazität QΦ=0.33 (m3/h) | 1,9 | 5,7 | 18 | 18 | 29,1 | 52,9 | 69,8 | 125 | 174 | 261 | 305 |
Energie-PD 1=10m (Kilowatt) | 1,0 | 1,3 | 2,1 | 2,1 | 2,9 | 4,1 | 4,7 | 6,8 | 9,4 | 14,1 | 16,5 |
Energie-PD 1=30m (Kilowatt) | 1,5 | 2,3 | 4,5 | 4,5 | 7 | 8,9 | 11,6 | 20,4 | 28,3 | 42,2 | 49,5 |
Drehende Geschwindigkeit (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Übermittlung der Kapazität QΦ=0.33 (m3/h) | 1,4 | 4,8 | 15 | 15 | 21,8 | 39,6 | 54,3 | 97 | 149 | 174 | 244 |
Energie-PD 1=10m (Kilowatt) | 0,9 | 1,2 | 1,9 | 1,9 | 2,5 | 3,4 | 4,3 | 5,4 | 8,1 | 9,5 | 13,3 |
Energie-PD 1=30m (Kilowatt) | 1,2 | 2,2 | 3,8 | 3,8 | 5,4 | 6,8 | 9,2 | 16 | 24,4 | 28,6 | 39,9 |
Drehende Geschwindigkeit (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Übermittlung der Kapazität QΦ=0.33 (m3/h) | 1,2 | 3,8 | 11 | 11 | 17 | 31,7 | 46,5 | 73,0 | 99,3 | 139 | 199 |
Energie-PD 1=10m (Kilowatt) | 0,75 | 1,1 | 1,6 | 1,6 | 2,1 | 3,1 | 3,7 | 4,6 | 5,7 | 7,7 | 11 |
Energie-PD 1=30m (Kilowatt) | 1,1 | 1,8 | 3,4 | 3,4 | 4,4 | 5,6 | 8 | 14 | 16,7 | 23,2 | 33 |
Installations-Größen-Tabelle Nahrungsmittelgrad-der Röhrenschneckenförderer-Zufuhr Durchmessers 219mm des Längen-9000mm Edelstahl-316L:
Modell | W | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L | |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
GX-Röhrenschneckenförderer U-förmiger Abflussrinnen-Schneckenförderer LS (geschlossen u. offen)
Doppelhelix-Schneckenförderer Mehrfacher Ausmündungs-Schneckenförderer
Shaftless-Schneckenförderer
Geneigter Schneckenförderer Vertikaler Schneckenförderer
Technische Parameter Nahrungsmittelgrad-der Röhrenschneckenförderer-Zufuhr Durchmessers 219mm des Längen-9000mm Edelstahl-316L:
Spezifikation | Technische hauptsächlichleistung | Treibendes Gerät | Treibendes Gerät | Gewicht (Kilogramm) |
|||
Modell | Länge (Millimeter) |
Kapazität (Zement) (t/h) |
Drehende Geschwindigkeit min-1 |
Reduzierer | Motor | ||
Modell | Geschwindigkeits-Verhältnis | Energie (Kilowatt) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23,34 | 1,1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23,34 | 1,5 | 1258 |
GX250 | -10 | 15,6 | 60 | ZQ250 | 23,34 | 2,2 | 960 |
GX250 | -20 | 15,6 | 60 | ZQ250 | 23,34 | 3 | 1750 |
GX300 | -10 | 21,2 | 60 | ZQ350 | 23,34 | 3 | 1373 |
GX300 | -20 | 21,2 | 60 | ZQ350 | 23,34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23,34 | 5,5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23,34 | 11 | 2049 |
GX500 | -10 | 87,5 | 60 | ZQ400 | 23,34 | 7,5 | 2381 |
GX500 | -20 | 87,5 | 60 | ZQ650 | 23,34 | 18,5 | 5389 |
GX600 | -10 | 134,2 | 45 | ZQ750 | 23,34 | 22 | 3880 |
GX600 | -10 | 134,2 | 45 | ZQ850 | 23,34 | 55 | 7090 |
