Herkunftsort: | China |
Markenname: | AAREAL |
Zertifizierung: | ISO9001:2015 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Holzgehäuse aus Sperrholz ohne Fumigation zur Ausfuhr |
Lieferzeit: | 20 bis 30 Arbeitstage nach Bestellbestätigung |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
Klassifizierung nach Beförderwinkel: | Horizontale Schraubförderer, geneigte Schraubförderer, vertikale Schraubförderer | Klassifizierung nach Beförderungsform: | Schraubförderer ohne Welle, Schraubförderer ohne Welle |
---|---|---|---|
Klassifizierung nach Form: | Schraubförderer in U-Form, Schraubförderer in Rohrform | Schraubförderer: | für nicht viskose Trockenpulvermaterialien und Materialien mit kleinen Partikeln geeignet |
Schraubförderer ohne Welle: | mit einer Breite von mehr als 20 mm, | Anwendung: | geeignet für die horizontale oder schräge Beförderung von Pulver-, Granulat- und Kleinblockmateriali |
Nicht anwendbare Materialien: | verderbliche, klebrige und zusammengesammelte Materialien | Eigenschaften: | Einfache Struktur, kleiner Querschnitt, gute Dichtung, zuverlässige Arbeit, geringe Kosten, bequem f |

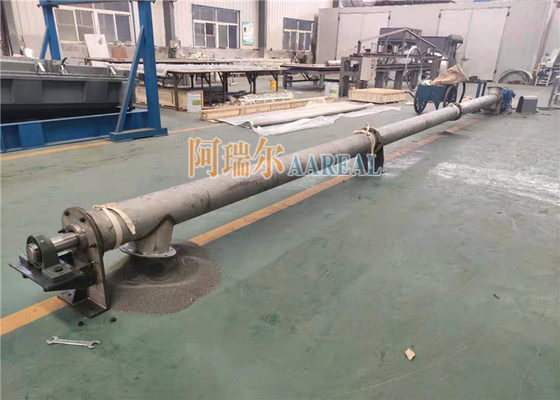

China Hersteller Industrieller horizontaler Rohrschraubförderer für Schüttgut
Überblick überChina Hersteller Industrieller horizontaler Rohrschraubförderer für Schüttgut:
Die Schraubförderer sind in Form des Förderens in zwei Typen unterteilt: den Schraubförderer mit Welle und den Schraubförderer ohne Welle.und es ist in U-förmigen Schraubförderer und Rohrschraubförderer im Aussehen unterteiltDer Schraubförderer ist für nicht klebrige Trockenpulvermaterialien und kleine Partikelmaterialien (wie Zement, Fliegende Asche, Kalk, Getreide usw.) geeignet.während der schraublose Schraubförderer für die Beförderung klebriger und leicht verwickelter Materialien geeignet ist. (z. B. Schlamm, Biomasse, Müll usw.)
Klassifizierung vonChina Hersteller Industrieller horizontaler Rohrschraubförderer für Schüttgut:
durch Beförderungswinkel | Horizontale Schraubförderer, geneigte Schraubförderer, vertikale Schraubförderer |
durch Übermittlung Form | Schraubförderer ohne Welle, Schraubförderer ohne Welle |
nach Form | Schraubförderer in U-Form, Schraubförderer in Rohrform |
ArbeitsprinzipvonChina Hersteller Industrieller horizontaler Rohrschraubförderer für Schüttgut:
Der Schraubförderer verwendet eine rotierende Schraube, die Materialien entlang des festen Gehäuses transportiert.und die Kraft, die das Material nicht mit der Schraubklinge drehen lässt, ist der Reibungswiderstand des Materials eigenes Gewicht und der Schraubförderkasten zum Material. Spiralblätter werden an der Drehwelle des Schraubförderers geschweißt.Blattoberflächentyp und andere Typen je nach verschiedenen zu transportierenden Materialien. Die Schraubwelle des Schraubförderers hat am Ende der beweglichen Materialrichtung ein Schublager, um der Schraube eine axiale Reaktionskraft mit dem Material zu verleihen.ein Zwischenlager für das Aufhängen hinzugefügt werden sollte.
AnwendungvonChina Hersteller Industrieller horizontaler Rohrschraubförderer für Schüttgut:
Es wird in verschiedenen Industriezweigen wie Baustoffen, chemischer Industrie, Elektrizität, Metallurgie, Kohle, Getreide usw. weit verbreitet.Granulierte und kleine Klumpenmaterialien, wie Kohle, Asche, Schlacke, Zement, Getreide usw. Die Materialtemperatur beträgt weniger als 200°C.
Schraubförderer eignen sich nicht für den Transport von Material, das verderblich ist, eine hohe Viskosität aufweist und leicht agglomiert wird.
Bei einem übergroßen Neigungswinkel wählen Sie bitte den Schraubförderer der GX-Serie.
HauptmerkmalevonChina Hersteller Industrieller horizontaler Rohrschraubförderer für Schüttgut:
1Große Tragfähigkeit, sicher und zuverlässig
2. Starke Anpassungsfähigkeit, einfache Installation und Wartung, lange Lebensdauer.
3. Die Maschine ist klein in der Größe, hohe Drehgeschwindigkeit, sicherstellen schnelle gleichmäßige Übertragung
4. Entladeseite ist mit Reinigungsvorrichtung, geringen Geräuschpegel, hoher Anpassungsfähigkeit, Flexibilität der Ein- und Ausgangsposition ausgestattet
5. Gute Dichtung, die Hülle nimmt das nahtlose Stahlrohr, das Ende verwendet die Flansche miteinander verbunden als Körper, gute Steifigkeit.
Technischer Parametervon LS, GX Schraubförderer und Zuführer:
LS-Typ | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX-Typ | 200 | 250 | 300 | 400 | 500 | ||||||
Schraubendurchmesser (mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Schraubweite (mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Drehgeschwindigkeit (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Beförderungsleistung QΦ=0,33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
Leistung Pd 1=10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
Leistung Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
Drehgeschwindigkeit (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Beförderungsleistung QΦ=0,33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
Leistung Pd 1=10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
Leistung Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
Drehgeschwindigkeit (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Beförderungsleistung QΦ=0,33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
Leistung Pd 1=10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
Leistung Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
Drehgeschwindigkeit (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Beförderungsleistung QΦ=0,33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
Leistung Pd 1=10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
Leistung Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
Größentabelle der Anlagevon LS-Schraubförderer und Zuführer:
Modell | W | Eine | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500 bis 40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000 bis 80000 | |
Der Wert der Verbrennungsmenge | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500 bis 80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000 bis 60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Technische Parametermit einer Breite von mehr als 20 mm,:
Spezifikation | Haupttechnische Leistung | Antriebseinrichtung | Antriebseinrichtung | Gewicht (in kg) |
|||
Modell | Länge (mm) |
Kapazität (Zement) (t/h) |
Drehgeschwindigkeit Min-1 |
Verringerer | Motor | ||
Modell | Geschwindigkeitsquote | Macht (kW) |
|||||
GX200 | - 10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
GX200 | - 20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
GX250 | - 10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
GX250 | - 20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
GX300 | - 10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
GX300 | - 20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
GX400 | - 10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
GX400 | - 20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
GX500 | - 10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
GX500 | - 20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
GX600 | - 10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
GX600 | - 10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
GX Tubular Screw Conveyor LS U-förmiger Trough Screw Conveyor (geschlossen und offen)
Schraubförderer mit doppelter Helix-Schraubförderer mit mehreren Entladungslöchern
Schraubförderer ohne Welle
Schraubförderer mit geneigter Schraubförderung
