Herkunftsort: | China |
Markenname: | AAREAL |
Zertifizierung: | ISO9001:2015 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Räucherung-freies Sperrholzholzetui für den Export |
Lieferzeit: | Arbeit 20~30 Tage nach dem Auftrag bestätigt |
Zahlungsbedingungen: | L / C, T / T |
Versorgungsmaterial-Fähigkeit: | 10 Sets pro Monat |
Klassifikation durch die Übermittlung des Winkels: | horizontaler Schneckenförderer, geneigter Schneckenförderer, vertikaler Schneckenförderer | Klassifikation durch die Übermittlung der Form: | Wellenschneckenförderer, shaftless Schneckenförderer |
---|---|---|---|
Klassifikation durch Form: | U-förmiger Abflussrinnenschneckenförderer, Röhrenschneckenförderer | Wellenschneckenförderer: | passend für nicht-zähflüssige trockene Pulvermaterialien und Teilchenmaterialien |
Shaftless-Schneckenförderer: | passend für das Befördern von klebrigen und verwickelten Materialien | Anwendung: | passend für die horizontale oder schiefe Beförderung von pulvrigen, granulierten und kleinen Blockma |
Unanwendbare Materialien: | verderbliche, klebrige und zusammengeballte Materialien | Eigenschaften: | einfache Struktur, kleine Querschnittgröße, gutes Versiegeln, zuverlässige Arbeit, niedrige Kosten, |
Markieren: | industrielle Förderbänder,Becherwerk-Förderer |

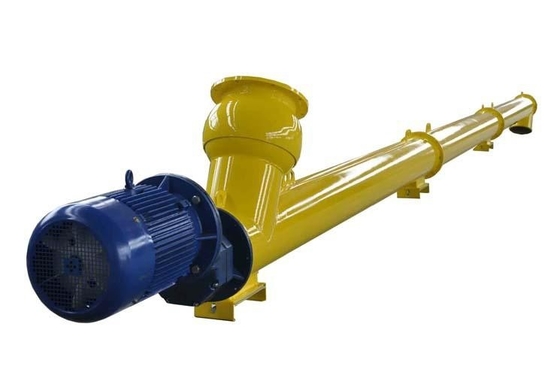

Massenmaterial-industrieller Förderer-System-horizontaler Rohr-Schneckenförderer
Überblick über Schneckenförderer und Zufuhr:
Der Schneckenförderer wird in zwei Arten in Form von der Beförderung unterteilt: der Wellenschneckenförderer und der shaftless Schneckenförderer. und es wird in U-förmigen Schneckenförderer und Röhrenschneckenförderer dem Aussehen nach unterteilt. Der Wellenschneckenförderer ist für nicht-klebrige trockene Pulvermaterialien und Teilchenmaterialien (wie Zement, Flugasche, Kalk, Korn etc.) passend, während der shaftless Schneckenförderer für die klebrigen und leicht verwickelten Materialien der Beförderung passend ist. (z.B. Schlamm, Biomasse, Abfall etc.)
Klassifikation des Schneckenförderers und der Zufuhr:
durch die Übermittlung des Winkels | horizontaler Schneckenförderer, geneigter Schneckenförderer, vertikaler Schneckenförderer |
durch die Übermittlung der Form | Wellenschneckenförderer, shaftless Schneckenförderer |
durch Form | U-förmiger Abflussrinnenschneckenförderer, Röhrenschneckenförderer |
Funktions-Prinzip des Schneckenförderers und der Zufuhr:
Schneckenförderer nutzt drehende Übertragungsmaterialien der Schraube entlang dem örtlich festgelegten Gehäuse aus. Das drehende gewundene Blatt bewegt das Material, um Schraubenbeförderung durchzuführen, und die Kraft, die das Material nicht mit dem Schraubenblatt sich drehen lässt, ist der Reibungswiderstand des eigenen Gewichts und des Schneckenförderers des Materials, der zum Material umkleidet. Gewundene Blätter werden zur Drehwelle des Schneckenförderers geschweißt. Die Oberflächenform des Blattes hat feste Oberflächenart, Gurtoberflächenart, Blattoberflächenart und andere Arten entsprechend den verschiedenen Materialien, die übermittelt werden. Die Schraubenwelle des Schneckenförderers hat ein Drucklager am Ende der materiellen beweglichen Richtung, zum der Schraube der axialen Eingreiftruppe mit dem Material zu geben. Wenn die Maschinenlänge lang ist, sollte ein hängendes Zwischenlager addiert werden.
Anwendung des Schneckenförderers und der Zufuhr:
Sie ist in den verschiedenen Industrien, wie Baumaterialien, chemischer Industrie, elektrischem Strom, Metallurgie, Kohle, Korn etc. weit verbreitet. Es ist für horizontales passend, oder geneigte Beförderungspulver-, granulierte und kleineklumpenmaterialien, wie Kohle, Asche, Schlacke, Zement, materielle Temperatur des Kornes etc. ist kleiner als 200℃.
Schneckenförderer ist nicht für die Beförderung von Materialien, die passend die verderblich sind, von großer Viskosität und einfach zusammenzuballen.
Wenn, Neigung der Bahnebene ist zu übermitteln, wählen bitte den GX-Reihenschneckenförderer Überformat.
Hauptmerkmale des Schneckenförderers und der Zufuhr:
1. Große Tragfähigkeit, sicher und zuverlässig
2. starke Anpassungsfähigkeit, einfache Installation und Wartung, lange Nutzungsdauer.
3. Die Maschine ist an Größe, hohe drehende Geschwindigkeit, sicherstellen schnelle einheitliche Übertragung klein
4. wird Entladungsende mit Reinigungsgerät-, lärmarmer, starkeranpassungsfähigkeits-, Einlass- und Ausgangstandortplanflexibilität ausgerüstet
5. nimmt das gutes Versiegeln, das Oberteil das Rohr des nahtlosen Stahls, die Endverbräuche der Flansch an, der miteinander als Körper, gute Starrheit angeschlossen wird.
Technischer Parameter von LS-, GX-Schneckenförderer und von Zufuhr:
Ls-Art | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX-Art | 200 | 250 | 300 | 400 | 500 | ||||||
Schrauben-Durchmesser (Millimeter) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Gewindesteigung (Millimeter) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Drehende Geschwindigkeit (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Übermittlung der Kapazität QΦ=0.33 (m3/h) | 2,2 | 7,6 | 11 | 22 | 36,4 | 66,1 | 93,1 | 160 | 223 | 304 | 458 |
Energie-PD 1=10m (Kilowatt) | 1,1 | 1,5 | 2,2 | 2,4 | 3,2 | 5,1 | 4,1 | 8,6 | 12 | 16 | 24,4 |
Energie-PD 1=30m (Kilowatt) | 1,6 | 2,8 | 3,2 | 5,3 | 8,4 | 11 | 15,3 | 25,9 | 36 | 48 | 73,3 |
Drehende Geschwindigkeit (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Übermittlung der Kapazität QΦ=0.33 (m3/h) | 1,9 | 5,7 | 18 | 18 | 29,1 | 52,9 | 69,8 | 125 | 174 | 261 | 305 |
Energie-PD 1=10m (Kilowatt) | 1,0 | 1,3 | 2,1 | 2,1 | 2,9 | 4,1 | 4,7 | 6,8 | 9,4 | 14,1 | 16,5 |
Energie-PD 1=30m (Kilowatt) | 1,5 | 2,3 | 4,5 | 4,5 | 7 | 8,9 | 11,6 | 20,4 | 28,3 | 42,2 | 49,5 |
Drehende Geschwindigkeit (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Übermittlung der Kapazität QΦ=0.33 (m3/h) | 1,4 | 4,8 | 15 | 15 | 21,8 | 39,6 | 54,3 | 97 | 149 | 174 | 244 |
Energie-PD 1=10m (Kilowatt) | 0,9 | 1,2 | 1,9 | 1,9 | 2,5 | 3,4 | 4,3 | 5,4 | 8,1 | 9,5 | 13,3 |
Energie-PD 1=30m (Kilowatt) | 1,2 | 2,2 | 3,8 | 3,8 | 5,4 | 6,8 | 9,2 | 16 | 24,4 | 28,6 | 39,9 |
Drehende Geschwindigkeit (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Übermittlung der Kapazität QΦ=0.33 (m3/h) | 1,2 | 3,8 | 11 | 11 | 17 | 31,7 | 46,5 | 73,0 | 99,3 | 139 | 199 |
Energie-PD 1=10m (Kilowatt) | 0,75 | 1,1 | 1,6 | 1,6 | 2,1 | 3,1 | 3,7 | 4,6 | 5,7 | 7,7 | 11 |
Energie-PD 1=30m (Kilowatt) | 1,1 | 1,8 | 3,4 | 3,4 | 4,4 | 5,6 | 8 | 14 | 16,7 | 23,2 | 33 |
Installations-Größen-Tabelle von LS-Schneckenförderer und -zufuhr:
Modell | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Technische Parameter von GX-Schneckenförderer und -zufuhr:
Spezifikation | Technische hauptsächlichleistung | Treibendes Gerät | Treibendes Gerät | Gewicht (Kilogramm) |
|||
Modell | Länge (Millimeter) |
Kapazität (Zement) (t/h) |
Drehende Geschwindigkeit min-1 |
Reduzierer | Motor | ||
Modell | Geschwindigkeits-Verhältnis | Energie (Kilowatt) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23,34 | 1,1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23,34 | 1,5 | 1258 |
GX250 | -10 | 15,6 | 60 | ZQ250 | 23,34 | 2,2 | 960 |
GX250 | -20 | 15,6 | 60 | ZQ250 | 23,34 | 3 | 1750 |
GX300 | -10 | 21,2 | 60 | ZQ350 | 23,34 | 3 | 1373 |
GX300 | -20 | 21,2 | 60 | ZQ350 | 23,34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23,34 | 5,5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23,34 | 11 | 2049 |
GX500 | -10 | 87,5 | 60 | ZQ400 | 23,34 | 7,5 | 2381 |
GX500 | -20 | 87,5 | 60 | ZQ650 | 23,34 | 18,5 | 5389 |
GX600 | -10 | 134,2 | 45 | ZQ750 | 23,34 | 22 | 3880 |
GX600 | -10 | 134,2 | 45 | ZQ850 | 23,34 | 55 | 7090 |
U-förmiger Abflussrinnen-Schneckenförderer GX-Röhrenschneckenförderer LS (geschlossen u. öffnen Sie sich)
Doppelhelix-Schneckenförderer-mehrfacher Ausmündungs-Schneckenförderer
Shaftless-Schneckenförderer
Geneigter Schneckenförderer-Vertikalen-Schneckenförderer
