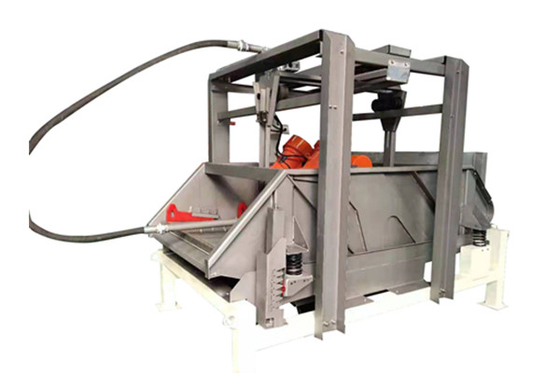

Doppelbewegungs-Feststoff-Flüssigkeitsseparator-Nass-Screening-Maschine für Papierzellstoff
Übersicht über die Wasserscreening-Maschine mit Doppelbewegungs-Rechteck-Vibrationsfilter:
Die Doppelbewegungs-Rechteckvibrationsfilter-Nassfiltermaschine wurde von AAREAL speziell für die Trennung von Feststoff und Flüssigkeit entwickelt.Es kann die meisten Anwendungen für die Abwasser- und Abwasserbehandlung sowie für Abfallentsorgung erfüllenEs wird für die Papierherstellung, Nichteisenmetalle, Metallurgie, Baustoffe, Chemie, Feuerfeststoffe, Zement, Keramik, Getreide, Lebensmittel,Bohrschlammreinigungsanlage und andere spezielle Feststoff-FlüssigkeitstrennanlagenEs hat die Vorteile einer hohen Schwingungsintensivität, einer großen Bildschirmfläche, eines verstellbaren Bildschirm-Boxwinkels, einer kompakten Struktur und einer hervorragenden Leistung.
Der revolutionäre Doppelbewegungsmodus umfasst sowohl elliptische als auch lineare Bewegung.Diese innovative Konstruktion ermöglicht es dem Bediener, während des Betriebs der Maschine direkt zwischen zwei Bewegungsmodi zu wechseln, um die Anforderungen an die Abwägung verschiedener Materialien zu erfüllen, isolieren Feststoffe und Flüssigkeiten, trennen feste Partikel unterschiedlicher Größe und entfernen andere Verunreinigungen.
Arbeitsprinzip der Doppelbewegungs-Rechteck-Vibrationsfilter-Nassfiltermaschine:
Die Doppelbewegungs-Rechteckvibrationsfilter-Nassfiltermaschine ist mit drei Vibrationsmotoren ausgestattet, die zwei Bewegungsarten bieten: lineare Bewegung und elliptische Bewegung.Die rechteckige Nassschutzmaschine wird durch einen auf dem Rahmenstrahl angebrachten Vibrationsmotor angetriebenDie Schwingung wird auf die Siebplatte übertragen.und das zu siebende Material wird durch das Rohr, das in den Doppelbewegungs-Rechteck-Vibrationsfilter der Nassschutzmaschine eingeführt wird, auf die Siebplatte freigesetzt.Die Schwingung der Siebplatte führt dazu, daß die kleineren Partikelgrößen (qualifizierte Partikelgröße) durch die Siebplatte gelangen und in den Siebbboden gelangen.und geht durch die an der Unterseite des Siebes installierte Rohrleitung in den nächsten Prozess. Das Material mit größerer Partikelgröße (nicht qualifizierte Partikelgröße) bleibt auf dem oberen Teil der Siebplatte, tritt in die Rille an der Vorderseite des vibrierenden Bildschirms ein,und geht durch das an der Unterseite der Rille angebrachte Rohr in den nächsten Prozess.
Die lineare Bewegung kann 6G Gravitationsbeschleunigung erzeugen, die elliptische Bewegung kann 5G Gravitationsbeschleunigung erzeugen.Die Leute können den Bewegungsmodus des vibrierenden Bildschirms durch den Schalter in der Steuerung auswählen. Die elliptische Bewegung ist sanfter und die Lebensdauer des Bildschirms länger.
Technische Parameter der Doppelbewegungs-Rechteck-Vibrationsfilter-Nassfiltermaschine:
Modell
AES68-3
Einheit für die Erfassung von Daten
Einheit für die Bereitstellung von Daten
Schwingungspfad
Ellipse
Ellipse
Ellipse
Motorleistung
2*2,2 kW
1*0,75 kW
2*1,5 kW
1*0,55 kW
2*1,1 kW
1*0,25 kW
Schwingungstärke
≤ 7,0 G
≤ 7,0 G
≤ 6,5 G
Amplitude
5.5 bis 6.0 mm
5.5 bis 6.0 mm
5.5 bis 6.0 mm
Kapazität eines einzelnen Bildschirms
≤ 110 m3/h
615 GPM
≤ 90 m3/h
528 GPM
≤ 70 m3/h
352 GPM
Einstellwinkel der Bildschirmbox
-3° bis 3°
-3° bis 3°
-3° bis 3°
Motorfrequenz und Spannung
380 V/50 Hz, 460 V/60 Hz
Bildschirmbereich
2.5 m2
2.3 m2
1.8 m2
Bildschirmgröße
680*1250 mm
(40 bis 250 Maschen)
630*1250 mm
(40 bis 250 Maschen)
600*1050 mm
(40 bis 250 Maschen)
Schichten des Bildschirms
1 bis 2
1 bis 2
1 bis 2
Menge der Einlageneinheit
4
4
4
Mobiles Sprinklersystem
Zusätzlich
Zusätzlich
Ein Satz.
Der Wasserdruck beträgt etwa 5 KG und der Durchfluss beträgt 290 L/h
Gewicht
1880 kg
1680 kg
1300 kg
Anmerkungen
Parameter des zu prüfenden Materials:
1. Materialbezeichnung: Papierzellstoff
2Materialtemperatur: 60 bis 70°C
3.Viskosität des Materials: < 120 CPS (mPas)
4Spezifisches Gewicht des Materials: < 1,1 kg/dm3
5Konzentration: 5 bis 15%
Der rechteckige Schwingungsbildschirm hat ein automatisches Sprühsystem. Der Sprühwasserdruck beträgt ca. 5 KG und die Durchflussgeschwindigkeit 290 L/h. Der Bediener kann das zeitgesteuerte Sprühintervall einstellen,der die Ausfallzeit effektiv verlängern und die Farbabfälle reduzieren kann, ohne die Farbkonzentration zu beeinträchtigen.
Eigenschaften der Doppelbewegungs-Rechteck-Vibrationsfilter-Nassfiltermaschine:
1Das Geräusch der Ausrüstung ist gering, weniger als 75 Dezibel von einem Meter vom vibrierenden Sieb entfernt.
2Die Ausrüstung ist einfach zu bedienen und erfordert keine tägliche Wartung.
3Der Bildschirm wird durch den Kompaktblock befestigt.
4Es ist einfach und bequem, die Bildschirmplatte zu ersetzen, indem man den kompakten Block ausreißt und nach dem Austausch erneut drückt.
5Der Bildschirmkörper ist mit mehr als zwei Schichten Epoxidharzschutzfarbe beschichtet.
Vorteile der Verbundbewegung für Doppelbewegungsequenzförmige Vibrationsfilter-Nass-Screening-Maschine:
