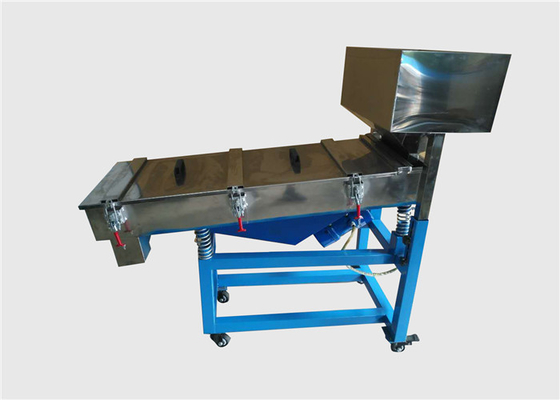

Horizontale Vibrations-Screening-Ausrüstung
Einführung von hocheffizienten linearen Schwingungsbildschirmen für Kunststoffpartikel:
Die hocheffizienten linearen Bewegung Vibrationsschirme für Kunststoffpartikel ist eine effiziente neue Screening-Ausrüstung, die in Bergbau, Kohle, Metallurgie, Baumaterialien, Feuerfeststoffen, leichter Industrie, chemischer Industrie usw. weit verbreitet ist.
Es ist auch als linearer Schwingbildschirm, rechteckiger Trennvorrichtung, geneigter Schwingbildschirm, horizontaler Schwingbildschirm, rechteckiger Schwingbildschirm, rechteckiger Sieber, rechteckiger Screener bekannt,lineare Bildschirme usw..
Wichtige Informationen über hocheffiziente lineare Bewegungsschwingschirme für Kunststoffpartikel:
| Form |
Rechteck |
| Strukturelle Zusammensetzung |
Bildschirmbox, Bildschirm, Vibrationsmotor, Motorbasis, Dämpfffeder, Stütze usw. |
| Vibrationsmotor |
mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W |
| Anwendbares Material |
für das Sieben von 0,074 mm bis 10 mm nicht klebrigen Materialien mit einem Feuchtigkeitsgehalt von weniger als 7% geeignet |
| Bildschirmoberfläche |
horizontal oder geneigt (0° bis 7°) |
| Schichten des Bildschirms |
1~6 Schichten Bildschirm (die höheren Schichten können entsprechend der tatsächlichen Situation angepasst werden) |
| Bildschirmrahmen |
Holzbildschirmrahmen, Bildschirmrahmen aus Kohlenstoffstahl, Bildschirmrahmen aus Edelstahl |
| Methode zur Reinigung von Maschen |
Sprungkugeln, Ultraschallsystem usw. |
| Material |
Kohlenstoffstahl, Edelstahl 304/316L, Titan usw. |
| Bildschirmgröße |
Bildschirmbreite*Länge 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm usw. |
Eigenschaften mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm,
1Die mehrschichtige Struktur ist optional für das Multi-Grade-Screening.
2. Niedriger Energieverbrauch, hohe Effizienz.
3Vollversiegelte Struktur ist optional, keine Staubüberflutung.
4Einfache Struktur, leicht zu warten.
Technische Parameter mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm,
In der folgenden Tabelle sind die detaillierten Daten der verschiedenen Modelle von linearen Schwingungsbildschirmgeräten für Ihre Referenz dargestellt.
| Modell |
Nominale Größe (mm) |
PartikelS- Ich weiß.(mm) |
Neigungswinkel of Bildschirm((') |
Amplitude(mm) |
Schicht |
Leistung (Kw) |
| AZ-520 |
500*2000 |
0.074 ~ 10 |
0 bis 7° |
4 bis 10 |
1 bis 6 |
2*(0,4 ~ 0,75) |
| AZ-525 |
500*2500 |
2*(0,4 ~ 0,75) |
| AZ-530 |
500*3000 |
2*(0,4 ~ 0,75) |
| AZ-1020 |
1000*2000 |
2*(0,4 ~ 0,75) |
| AZ-1025 |
1000*2500 |
2*(0.4~1.1) |
| AZ-1030 |
1000*3000 |
2*(1.1~1.5) |
| AZ-1040 |
1000*4000 |
2*(1.1~1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1~1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1~2.2) |
| AZ-1250 |
1200*5000 |
2*(1.1~2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1~2.2) |
| AZ-1560 |
1500*6000 |
2*(2.2~3.7) |
| AZ-1845 |
1800*4500 |
0.074 ~ 15 |
2*(2.2~3.7) |
| AZ-2050 |
2000*5000 |
2*(2.2~3.7) |
| AZ-2060 |
2000*6000 |
2*(2.2~3.7) |
Anmerkung: Die Daten in der Tabelle dienen nur als Referenz.
Arbeitsprinzip mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm,
Das Material gelangt gleichmäßig vom Zuführer in den Zufuhranschluss der Siebmaschine, und durch die mehrschichtigen Bildschirme werden mehrere Sortierprodukte hergestellt.Aus den jeweiligen Absatzmärkten werden jeweils verschiedene Sortierungsmaterialien entlassen..
Unser vibrierender Rechteckschirmtrennschirm ist ein doppelter Schwingungsmotor, dessen Achse einen Neigungswinkel gegenüber der Bildschirmoberfläche aufweist.Wenn die beiden vibrierenden Motoren synchronisiert und umgekehrt betrieben werden, die von den exzentrischen Blöcken erzeugten Anregungskräfte annullieren sich in einer Richtung parallel zur Motorachse und werden in einer Richtung senkrecht zur Motorachse kombiniert.Die Bewegungspur von Materialien auf dem Bildschirm ist eine parabolische Bewegung der geraden Linie nach vorneUnter der kombinierten Kraft der Erregungskraft und der Schwerkraft des Materials wird das Material hochgeschleudert und auf der Bildschirmoberfläche vorwärts gesprungen, um sich linear zu bewegen.damit der Zweck der Prüfung und Einstufung der Materialien erreicht wird.
Struktur mit einer Breite von mehr als 20 mmDie Kommission
Der lineare Schwingschirm besteht hauptsächlich aus Siebkasten, Siebnetz, Vibrationsmotor, Motorstütze, Dämpfffeder und Halterungen.
1. SSchachtel:Schweißen durch Stahlplatte, mit einer gewissen Festigkeit und Steifigkeit, ist es der Hauptbestandteil der Bildschirmmaschine.
2.Bildschirmmaske:Das Bildschirmnetz besteht aus perforierter Platte, die allgemeine Steifheit ist gut, solide und zuverlässig.
3. Vibrationsmotor:die Vibrationsmotor-Betriebs- und Wartungsmethode, um die Betriebsanweisungen für den Vibrationsmotor zu sehen.
4. MAutoren-Pedestal:das Motorpodium der Siebmaschine mit Down-Vibration (der Motor befindet sich unter dem Siebkasten) kann bewegt werden. Die Verbindungsschraube muss vor dem Gebrauch gezogen werden,Vor allem die neue Screening-Maschine muss drei Tage vor dem Versuch wiederholt angezogen werden., um Unfälle durch Lockerung zu vermeiden.
5.Vibrationsdämpfende Feder:die Vibrationen nicht auf den Boden übergehen und das volle Gewicht der Schirmbox tragen.
6.Klammer:die Halterung dient zur Stütze der Schirmbox; sie muss während der Montage senkrecht auf den Boden montiert werden; die Halterung und der Siebkörperteil sind durch die Druckfeder miteinander verbunden.
Anwendung mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm,
1Chemische Industrie: Düngemittel, Waschmittelpulver, Talkumpulver, Farbstoffe, Gummi, Harz, Pigmente, Kosmetika, Beschichtungen, PVC-Pulver, CPE-Pulver usw.
2Lebensmittelindustrie: Zuckerpulver, Monosodium, Salz, Stärke, Gewürze, Gewürze, Brotkrümel, Bohnenpulver, Futtermittel usw.
3- Schleifstoff- und Keramikindustrie: Aluminium, Quarz, Schlamm, Carborundum usw.
4- Metallindustrie, Metallurgie und Bergbau: Aluminiumpulver, Zeruze, Kupferpulver, Erzlegierungspulver, Schweißstabpulver, Mangandioxid, Kupferpulver, elektromagnetisches Material,Reibpulver, feuerfestes Material, Kaolin, Kalk, schweres Kalziumcarbonat usw.
