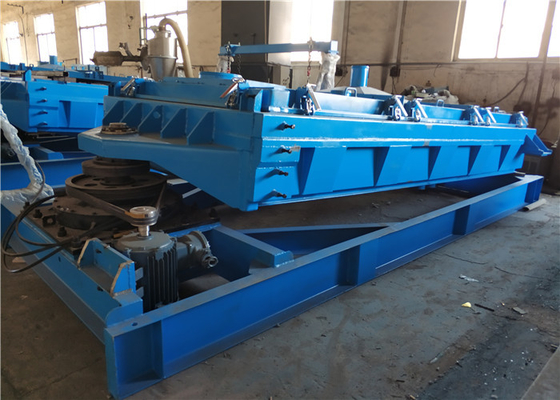

Rotex Vibrationsschirm Gyratory Screening-Maschine für Keramik-Propant
Übersicht über Rotex-Industrie-Gyratorische Bildschirmmaschinen für Keramikproppant:
Rotex Industrial Gyratory Screen Machines für Keramikproppant sorgen für eine schnelle, effiziente und genaue Materialtrennung in den wichtigsten Prozessindustrien.
Dieser Gyratorie-Screener ist auch als Rotex-Bildschirm, Gyratorie-Bildschirm, Gyratorie-Separator, Gyratorie-Sieber, Wechselbildschirm usw. bekannt.
Durch die einzigartige Girationsbewegung der horizontalen Bildschirmoberfläche in Kombination mit einem positiven Netzreinigungssystem bieten die Girationsfilter hohe Effizienz und Kapazität.
| Bewegungspfad |
Giratorische Wechselbewegung: Kreislaufbewegung am Zuführende, elliptische Bewegung in der Mitte und lineare Bewegung am Entladende |
| Antriebseinrichtung |
allgemeiner Motor + Anregungsgerät |
| Schichten des Bildschirms |
1 bis 4 Bildschirmschichten verfügbar |
| Bildschirmgröße |
500*1500mm, 1000*2100mm, 1000*3000mm, 1500*3000mm, 1500*3600mm, 1800*3600mm, 1800*4000mm, 2000*5000mm usw. |
| Motormarke |
Siemens oder nach Kundenwünschen |
| Ersatzteile |
Der spezielle Bildschirm, der Antriebsaussteiger, die Kompensationsklemmen und Klemmen werden von uns selbst hergestellt. |
| Entladestelle |
in der Regel am unteren Rand der Maschine, kann es auch an der Rückseite der Maschine gemacht werden |
| Material |
Kohlenstoffstahl, Kontaktteile aus rostfreiem Stahl (fakultativ) |
| Einrichtung |
Einrichtung von Bodensitzen, Einrichtung von Kabelsperren |
| Methode zur Reinigung von Maschen |
Verwenden Sie Maschenreinigungskugeln zum Reinigen des Bildschirmmasches. Gummiball, Silikonball, Polyurethanball usw. |
Arbeitsprinzip der Rotex-Industrial-Gyratory-Screening-Maschinen für Keramikproppant:
Gyratorische Bewegung verteilt, stratifiziert und trennt sich rasch.
Die einzigartige Gyrotationsbewegung verleiht dem Material eine Kombination von Aktionen, während es entlang der Bildschirmoberfläche fährt.nach und nach entlang der Länge der Maschine zu einem elliptischen Pfad abnehmendDiese Bewegung hat keine vertikale Komponente, wodurch das Material ständig mit der Bildschirmoberfläche in Berührung kommt.
1. Kreisbewegung am Ende der Zufuhr
The gyratory motion at the feed end of the machine immediately spreads the material across the full width of the screen surface to maximize screen utilization even though the feed is from a single pointGleichzeitig stratifiziert diese Bewegung das Material, wodurch die Feinen gegen die Bildschirmoberfläche sinken.Die Partikel, die deutlich kleiner als die Öffnungen schnell durch diesen Teil des Bildschirms passieren.
2. Wechseln Sie zur elliptischen Bewegung in der Mitte
Wenn die kreisförmige Bewegung in einen elliptischen Pfad abnimmt,Die sanfte nahezu horizontale Bewegung verursacht die feinen Partikel näher an der Größe des Bildschirms Netz die nahezu Größe Partikel durch die Maschenöffnungen fallen.
3. Gerade Liniebewegung am Entladesteil
The nearly linear reciprocating motion at the discharge end of the Gyratory Screener removes those particles closest in size to the mesh openings while gently conveying the oversize material off the screen.
Technische Parameter von Rotex-Industrial-Gyratory-Screening-Maschinen für Keramikproppant:
|
Deck
|
Modell |
Spezifikation der Bildschirmoberfläche (W*L) (mm) |
Bildschirmbox-Schlag (mm) |
Motor |
Eine
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
Gewicht
(in kg)
|
|
Macht
(kW)
|
Drehzahl (rpm) |
| 1 |
AD-1014- Nein. |
1000*1400 |
63.5 |
1.5 |
960 |
2731 |
962 |
1168 |
1200 |
715 |
| AD-1021- Nein. |
1000*2100 |
63.5 |
1.5 |
960 |
3285 |
962 |
1156 |
1200 |
980 |
| AD-1030- Nein. |
1000*3000 |
63.5 |
1.5 |
960 |
4484 |
1035 |
1194 |
1251 |
1200 |
| 1521 n. Chr.- Nein. |
1500*2100 |
63.5 |
1.5 |
960 |
3460 |
1003 |
1708 |
1759 |
1380 |
| 1530 n. Chr.- Nein. |
1500*3000 |
76 |
2.2 |
960 |
4232 |
1362 |
1778 |
1892 |
1340 |
| AD-1536-1 |
1500*3600 |
76 |
5.5 |
960 |
5098 |
1352 |
1956 |
2048 |
2410 |
| 2 |
AD-1236-2 |
1200*3600 |
76 |
5.5 |
960 |
5263 |
1327 |
2464 |
2556 |
2020 |
| AD-1021-2 |
1000*2100 |
63.5 |
1.5 |
960 |
3743 |
1121 |
1308 |
1378 |
1400 |
| AD-1030-2 |
1000*3000 |
76 |
4 |
960 |
4575 |
1317 |
1270 |
1546 |
1840 |
| AD-1521-2 |
1500*2100 |
63.5 |
4 |
960 |
3728 |
1330 |
1781 |
1946 |
1710 |
| AD-1836-2 |
1800*3600 |
76 |
7.5 |
960 |
5305 |
1500 |
2256 |
2459 |
3880 |
| AD-1530-2 |
1500*3000 |
76 |
7.5 |
960 |
4765 |
1397 |
1956 |
2159 |
2780 |
| AD-1536-2 |
1500*3600 |
76 |
7.5 |
960 |
5365 |
1368 |
2032 |
2019 |
3180 |
|
3
|
AD-1021-3 |
1000*2100 |
63.5 |
5.5 |
960 |
4854 |
1422 |
1435 |
1549 |
2150 |
| AD-1530-3 |
1500*3000 |
76 |
5.5 |
960 |
4765 |
1391 |
1956 |
2159 |
3200 |
| AD-1836-3 |
1800*3600 |
76 |
7.5 |
960 |
5200 |
1500 |
2400 |
2500 |
4170 |
| AD-2050-3 |
2000*5000 |
92 |
11 |
960 |
5400 |
2000 |
2750 |
2810 |
5500 |
Vorteile von Rotex-Industrial-Gyratory-Screen-Maschinen für Keramikproppant:
1- Standard-Basisrahmen für jedes Modell - Schlitze/Tab/lasergeschnittene Komponenten für eine erhöhte Steifigkeit
2Modularisierte Abschnitte mit Standardverschiebungen, die den Ansprüchen des Layouts entsprechen
3- Dynamischer Absorberantrieb - Für ein optimales Gegengewicht und geringe Lärmbelastung, mit vollständig geschlossenem Profilschutz
4Aluminiumlegierte Abdeckung- Dauerhafte/austauschbare Stahlklemmhalter und Ausgleichsklemmbaugruppen
5. Draglink Montage - Niedriges Profil für mehr Sicherheit
Installation von Rotex-Industrial-Gyratory-Screening-Maschinen für Keramikproppant:

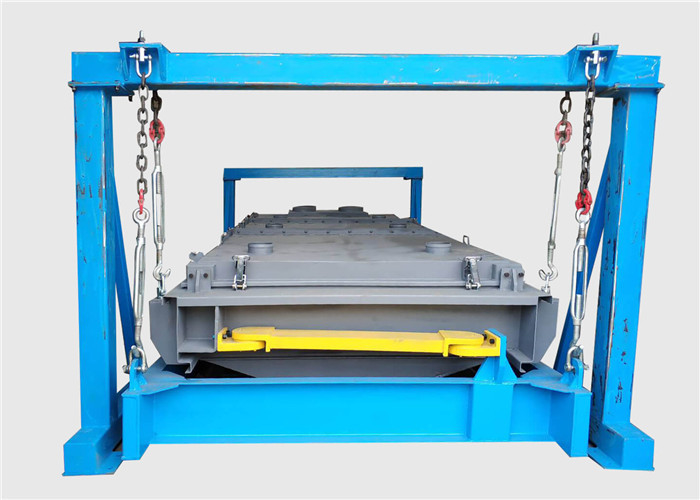

1. Kabelsperrungsanlage:
Typ der Kabelsperre
2- Anbringung des Sitzes:
Vorwärts-Typ
Art der direkten Entladung
Anwendungen von Rotex-Industrial-Gyratory-Screen-Maschinen für Keramikproppant
Chemikalien
Waschmittel
Düngemittel
Schleifstoffe
Tierfuttermittel
Massenfutter
Kornreinigung
Metallpulver
Mineralien
Kunststoff und Kautschuk
Salz
Sand
Zucker
Holz
