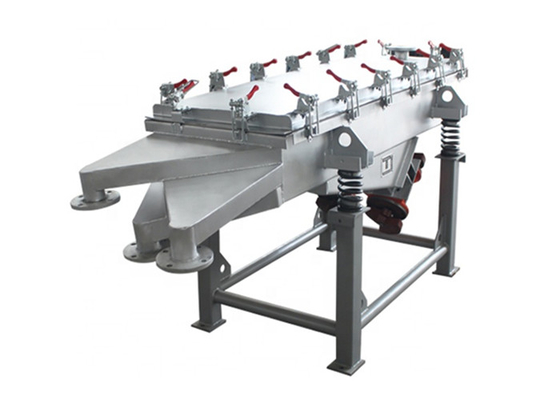

Chemische Industrie Doppelhorizontale Vibrationsmotoren mit linearer Schwingschirm
Einführung einer in der chemischen Industrie verwendeten linearen Schwingmaschine mit großer Kapazität:
Die in der chemischen Industrie eingesetzte lineare Schwingmaschine mit großer Kapazität ist eine klassische und universelle Feinschutzvorrichtung, deren Bewegungsspur nahe der geraden Linie liegt.Fast alle linearen vibrierenden Bildschirme bestehen aus der Bildschirmbox, Stütz- oder Hängegerät, Antriebseinheit, Schwingungsschutzteil usw.
Arbeitsprinzip von Linear-Vibrations-Screening-Maschinen mit großer Kapazität, die in der chemischen Industrie verwendet werden:
Die lineare vibrierende Siftermaschine verwendet zwei vibrierende Motoren zum Antrieb, wenn zwei Motoren synchron und umgekehrt drehen.die von einem exzentrischen Block erzeugten Anregungskräfte werden parallel zur Richtung der Motorachse aufgelöst und dann über die Richtung der Motorachse hinweg als eine vereintEs gibt einen Neigungswinkel zwischen den beiden Motorachsen relativ zum Bildschirmdeck.Unter dem Einfluß der resultierenden Kraft der erregenden Kraft und des Materials selbst GewichtDas Material wird in einer fließenden Linie angewendet, um automatischen Betrieb zu erreichen.
Wichtige Informationen über die in der chemischen Industrie eingesetzte lineare Schwingmaschine mit großer Kapazität:
| Modell |
AZ-515, 520, 525, 1025, 1030, 1040, 1225, 1230, 1235, 1535 usw. |
| Form |
Rechteck |
| Der Antrag |
lineare Bewegung |
| Strukturelle Zusammensetzung |
Bildschirmbox, Bildschirm, Vibrationsmotor, Motorbasis, Dämpfffeder, Stütze usw. |
| Vibrationsmotor |
mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W |
| Anwendbares Material |
für das Sieben von 0,074 mm bis 10 mm nicht klebrigen Materialien mit einem Feuchtigkeitsgehalt von weniger als 7% geeignet |
| Bildschirmoberfläche |
horizontal oder geneigt (0° bis 7°) |
| Schichten des Bildschirms |
1~6 Schichten Bildschirm (die höheren Schichten können entsprechend der tatsächlichen Situation angepasst werden) |
| Bildschirmrahmen |
Holzbildschirmrahmen, Bildschirmrahmen aus Kohlenstoffstahl, Bildschirmrahmen aus Edelstahl usw. |
| Methode zur Reinigung von Maschen |
Sprungkugeln, Ultraschallsystem usw. |
| Material |
Kohlenstoffstahl, Edelstahl 304/316L,Titanmaterialund so weiter. |
| Bildschirmgröße |
Bildschirmbreite*Länge 500*2000mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm usw. |
| Anwendung |
Kunststoffpartikel, Tee, chemischer Dünger, Lysin, Harnstoff, organischer Dünger, Kalkstein, Futtermittel, Feuerfestmaterial usw. |
| Oberflächenbehandlung |
Sandstrahlen, Plastikbesprühen, Sprühfarben, Spiegelpolieren usw. |
Anwendung von Linear-Vibrations-Screening-Maschinen mit großer Kapazität, die in der chemischen Industrie verwendet werden:
1Chemische Industrie: Fett, Farbe, Palette, Harzpigment, Medizin usw.
2Die Kunststoffindustrie.
3- Schleifstoffe und Keramik: Schleifstoffe, feuerfestes Material, Bausand, Glimmer, Aluminiumoxid, Schlamm usw.
4Lebensmittelindustrie: Stärke, Milchpulver, Hefepulver, Zucker, Salz, Alkali, Gourmetpulver, Pollen, Lebensmittelzusatzstoffe, Bohnenmilch, Saft usw.
5- Bio-Düngerindustrie.
6- Maschinenindustrie: Pulvermetallurgie, Gießsand, elektromagnetisches Material und Metallpulver usw.
7 Metallurgie und Bergbau: Quarzsand, Erz, Titanoxid, Zinkoxid usw.
8Papierindustrie: Beschichtete Schlamm, Abgasflüssigkeit, Papierflüssigkeit und Abwassergewinnung usw.
Strukturelle Zusammensetzung einer in der chemischen Industrie verwendeten linearen Schwingungs-Screener-Maschine mit großer Kapazität:
Die rechteckigen Schwingschirme bestehen aus einer Bildschirmbox, einem Schwingungsmotor, einem Dämpfungssystem und einem Fahrwerk.
1Bildschirmbox:Schweißen durch Stahlplatte, mit einer gewissen Festigkeit und Steifigkeit, ist es der Hauptbestandteil der Bildschirmmaschine.
2.Bildschirmmaske:Das Bildschirmnetz besteht aus perforierter Platte, die allgemeine Steifheit ist gut, solide und zuverlässig.
3.Vibrationsmotor:die Vibrationsmotor-Betriebs- und Wartungsmethode, um die Betriebsanweisungen für den Vibrationsmotor zu sehen.
4.Vibrationsdämpfende Feder:die Vibrationen nicht auf den Boden übergehen und das volle Gewicht der Schirmbox tragen.
5. MAutoren-Pedestal:das Motorpodium der Siebmaschine mit Down-Vibration (der Motor befindet sich unter dem Siebkasten) kann bewegt werden. Die Verbindungsschraube muss vor dem Gebrauch gezogen werden,Vor allem die neue Screening-Maschine muss drei Tage vor dem Versuch wiederholt angezogen werden., um Unfälle durch Lockerung zu vermeiden.
6.Klammer:die Halterung dient zur Stütze der Schirmbox; sie muss während der Montage senkrecht auf den Boden montiert werden; die Halterung und der Siebkörperteil sind durch die Druckfeder miteinander verbunden.
Eigenschaften von Linear-Vibrations-Screening-Maschinen mit großer Kapazität, die in der chemischen Industrie verwendet werden:
1Hohe Präzision bei der Abmessung, hohe Ausbeute und einfache Struktur.
2- Die Schweißverbindungen jedes Teils des Siebkörpers verwenden gewalzte Platten und nahegelegene Stoffe (Teil der Gruppe verwenden Schraubenanschluss),Sie hat Eigenschaften wie gute integrale Steifigkeit, Festigkeit und Zuverlässigkeit..
3- Vollständig geschlossene Struktur, automatische Entladung, besser geeignet für die Montage.
4. geringerer Energieverbrauch, geringer Lärm, lange Lebensdauer des Bildschirms.
Technische Parameter von Linear-Vibrations-Screening-Maschinen mit großer Kapazität, die in der chemischen Industrie verwendet werden:
| Modell |
Nominale Größe (mm) |
PartikelS- Ich weiß.(mm) |
Neigungswinkel of Bildschirm((') |
Amplitude(mm) |
Schicht |
Leistung (Kw) |
| AZ-520 |
500*2000 |
0.074 ~ 10 |
0 bis 7° |
4 bis 10 |
1 bis 6 |
2*(0,4 ~ 0,75) |
| AZ-525 |
500*2500 |
2*(0,4 ~ 0,75) |
| AZ-530 |
500*3000 |
2*(0,4 ~ 0,75) |
| AZ-1020 |
1000*2000 |
2*(0,4 ~ 0,75) |
| AZ-1025 |
1000*2500 |
2*(0.4~1.1) |
| AZ-1030 |
1000*3000 |
2*(1.1~1.5) |
| AZ-1040 |
1000*4000 |
2*(1.1~1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1~1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1~2.2) |
| AZ-1250 |
1200*5000 |
2*(1.1~2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1~2.2) |
| AZ-1560 |
1500*6000 |
2*(2.2~3.7) |
| AZ-1845 |
1800*4500 |
0.074 ~ 15 |
2*(2.2~3.7) |
| AZ-2050 |
2000*5000 |
2*(2.2~3.7) |
| AZ-2060 |
2000*6000 |
2*(2.2~3.7) |
Anmerkung: Die Daten in der Tabelle dienen nur als Referenz.
