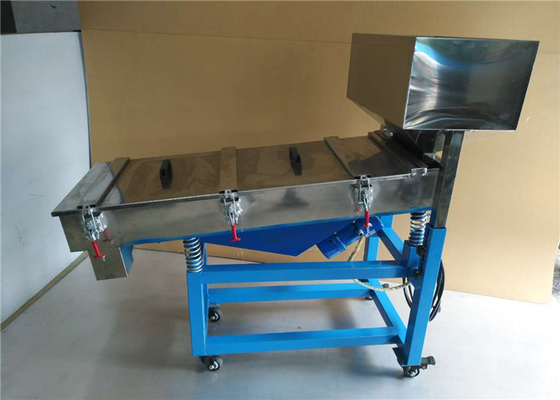

Siliziumsand 100TPH 1,62M2 linear schwingender Bildschirm
Einführung von linearer Schwingungsschirm
Der lineare Schwingungsbildschirm ist ein Standard- und universelles Screening-Gerät.
Fast alle linearen Vibrationsmaschinen bestehen aus der Bildschirmbox, einem Stütz- oder Hängegerät, einer Antriebseinheit, einerVibrationsisolierung usw..
Arbeitsprinzip der linearen Schwingungsscheibe
lineare Vibrationsschirm verwenden Vibrationsmotor als Vibrationsquelle, die Materialien sind gestiegen und gleichzeitig in der Geraden bewegt.und dann durch den Bildschirm gehen, um die Materialien mit verschiedenen Größen zu erstellen, die aus einer anderen Steckdose entlassen wurde.
Hauptmerkmale mit einer Breite von mehr als 20 mm,
1. Kleines Volumen, leichtes Gewicht, einfache Installation und Aufbereitung;
2. Ein energiesparender Vibrationsmotor oder Vibrator als Vibrationsquelle annehmen;
3. Gummifedern unterstützen und isolieren Vibrationen, große Kapazität, hohe Filtereffizienz;
4Der Bildschirm wird mit kleinen Stückchen zusammengebaut, der Austausch ist extrem praktisch.
Einheitliche Prüfungen:Es ist Sitz-Typ und keine Staubdeckung Platte Struktur.
Geschlossener Typ (ZSGB-□×□):Es ist Sitz-Typ und komplette enge Struktur. verwendet für große Screening-Kapazität und Staubverschmutzung von Partikelmaterial Screening.
Parameter eines linearen Schwingungsbildschirms
| Modell |
Fütterungsgröße
(mm)
|
Kapazität
(t/h)
|
Vibrationsmotor |
Spannung
(V)
|
Macht
(KW)
|
Schwingungsfrequenz
(HZ)
|
Doppelte Amplitude
(mm)
|
Wirksamer Screeningbereich
(m2)
|
Gewicht
(in kg)
|
Dynamische Belastung mit einer einzigen Stütze
(N)
|
| ZSGB-09 x 18 |
≤ 250 |
10 bis 100 |
YZO-17-4 |
380 |
0.75*2 |
25 |
5 bis 7 |
1.62 |
1960 |
900 |
| ZSGB- 10 mal 20 |
10 bis 180 |
YZO-20-6 |
2.0*2 |
16 |
6 bis 8 |
2.0 |
2830 |
1300 |
| ZSGB- 12 mal 24 |
10 bis 200 |
YZO-30-6 |
2.5*2 |
2.88 |
3120 |
1620 |
| ZSGB- 10 x 30 |
15 bis 250 |
YZO-30-6 |
2.5*2 |
3.0 |
3350 |
1850 |
| ZSGB- 15 x 30 |
20 bis 350 |
YZO-50-6 |
3.7*2 |
4.5 |
4510 |
2810 |
| ZSGB- 15x40 |
30 bis 500 |
YZO-75-6 |
5.5*2 |
6.0 |
5670 |
4650 |
| ZSG2B- 10 mal 20 |
10 bis 180 |
YZO-20-6 |
2.0*2 |
2.0 |
3170 |
1300 |
| ZSG2B- 12 mal 24 |
10 bis 200 |
YZO-30-6 |
2.5*2 |
2.88 |
3640 |
1620 |
| ZSG2B- 10 x 30 |
15 bis 250 |
YZO-50-6 |
3.7*2 |
3.0 |
3870 |
1850 |
| ZSG2B- 15 x 30 |
20 bis 350 |
YZO-50-6 |
3.7*2 |
4.5 |
5230 |
2810 |
| ZSG2B- 15x40 |
30 bis 500 |
YZO-75-6 |
5.5*2 |
6.0 |
6630 |
4650 |
Anmerkung:Die Kapazität in der obigen Tabelle zeigt die theoretischen Parameter, wenn das Siebmaschen mehr als 5 mm und der Anteil 1,6 t/m beträgt.3.
Hochwirksame schwere lineare Vibrationsschirm ausgestattet mit Vibrationserreger:
| Modell |
ZSGB- 15 x 30 |
ZSGB- 15x40 |
ZSGB- 15 mal 50 |
| Fähigkeit zum Screening |
Partikelgröße (mm) |
≤ 300 |
≤ 300 |
≤ 300 |
| Kapazität (t/h) |
20 bis 280 |
20 bis 300 |
20 bis 380 |
| Motor |
Y132M1-6 |
Y132M2-6 |
Y132M2-6 |
| Spannung (V) |
380 |
380 |
380 |
| Leistung (KW) |
4.0*2 |
5.5*2 |
5.5*2 |
| Schwingungsfrequenz (Hz) |
16 |
16 |
16 |
| Doppelte Amplitude |
5 bis 8 |
5 bis 10 |
5 bis 10 |
| Vibrationserreger |
WJZZ-100-6 |
WJZZ-120-6 |
WJZZ-150-6 |
| Referenzgewicht (kg) |
4800 |
5900 |
6700 |
