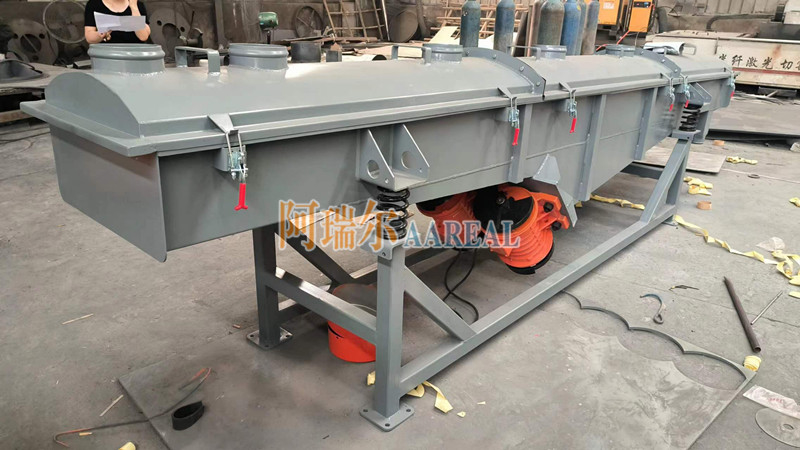

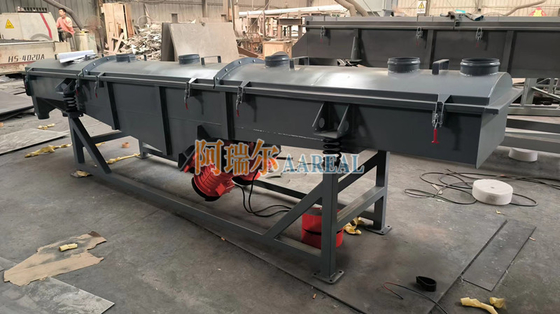

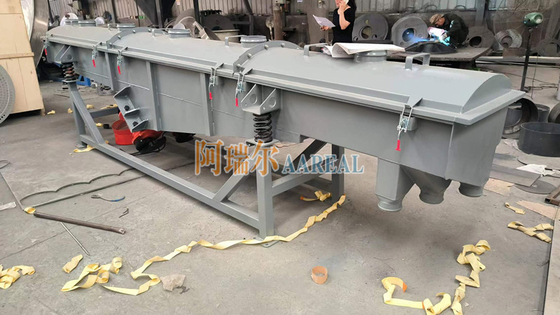

Dies ist ein lineares Vibrationssieb mit 2 Decks, Siebbreite 500 mm, Sieblänge 4000 mm, hergestellt aus Kohlenstoffstahl (Q235). Es kann zur Materialförderung beim Sieben eingesetzt werden.
Was istLineares Vibrationssieb? Linearer Vibrationssieb wird auch als lineares Vibrationssieb bezeichnetrechteckiger Trenner, rechteckiger Vibrationsabscheider, lineares Vibrationssieb usw. Es werden 2 Vibrationsmotoren als Antriebsquelle verwendet. Wenn sich zwei Vibrationsmotoren synchron und gegenläufig drehen, heben sich die von ihren Exzenterblöcken erzeugten Erregerkräfte in Richtung parallel zur Motorachse auf und addieren sich zu einer resultierenden Kraft in Richtung senkrecht zur Motorachse, also der Bewegung Die Flugbahn des Bildschirms ist eine gerade Linie. Die beiden Motorwellen weisen in vertikaler Richtung einen Neigungswinkel gegenüber der Sieboberfläche auf. Unter der kombinierten Kraft der Erregerkraft und des Eigengewichts des Materials wird das Material hochgeschleudert und springt oder bewegt sich geradlinig auf der Sieboberfläche vorwärts, wodurch der Zweck des Siebens und Sortierens des Materials erreicht wird. Es eignet sich zum Sieben verschiedener trockener pulverförmiger oder körniger Materialien mit einer Partikelgröße von 0,074–5 mm, einem Wassergehalt von weniger als 7 % und keiner Viskosität. Die Futterpartikelgröße beträgt nicht mehr als 10 mm.
Das lineare Vibrationssieb ist hauptsächlichbestehend aus Siebkasten, Siebrahmen, Sieb, Vibrationsmotor, Motorbasis, Vibrationsdämpfungsfeder, Halterungusw.
Siebkasten: Er besteht aus mehreren Stahlplatten unterschiedlicher Dicke, weist eine gewisse Festigkeit und Steifigkeit auf und ist der Hauptbestandteil der Siebmaschine.
Bildschirmrahmen: Er besteht aus Kiefernholz oder Holz mit geringer Verformung und dient hauptsächlich dazu, den Bildschirm flach zu halten und eine normale Abschirmung zu erreichen.
Sieb: Es gibt verschiedene Siebe, z. B. aus kohlenstoffarmem Stahl, Messing, Bronze, Edelstahldraht usw.
Vibrationsmotor (Einzelheiten zu den Verwendungs- und Wartungsmethoden finden Sie in der Bedienungsanleitung des Vibrationsmotors).
Motorbasis: Installieren Sie den Vibrationsmotor. Die Verbindungsschrauben müssen vor dem Gebrauch festgezogen werden, insbesondere in den ersten drei Tagen des Tests der neuen Siebmaschine, und müssen wiederholt festgezogen werden, um ein Lösen und Unfälle zu vermeiden.
Vibrationsdämpfende Feder: Sie verhindert die Übertragung von Vibrationen auf den Boden und trägt das gesamte Gewicht des Siebkastens. Beim Einbau muss die Feder senkrecht zum Boden stehen.
Halterung: Sie besteht aus vier Säulen und zwei Kanalstählen und trägt den Siebkasten. Bei der Installation müssen die Säulen senkrecht zum Boden stehen und die Kanalstähle unter den beiden Säulen sollten parallel zueinander sein.
Das rechteckige Vibrationssieb wird üblicherweise zum Sieben von Ferrosilicium, Sand, Pfefferpartikeln, Weizenkleie, Kürbiskernen, Siliziumpulver, Zucker, chinesischer Medizin, Betelnüssen, Siliziumkarbidpulver, Stein,Aktivkohlepartikel, Erde, Kies, Hirse, Gülle, Schale, gekochter Sesam, maschinell hergestellter Sand, Chrysantheme,Quarzsand, Bauschutt, Kokspulver, Kunststoffpartikel, Flusssand und andere Materialien.
Technische Hauptparameter des linearen Vibrationssiebs:
Modell
Bildschirmgröße (mm)
Bildschirmschichten
Maschenweite
Kapazität (t/h)
Frequenz
Doppelte Amplitude (mm)
Leistung (kw)
Winkel
Abmessungen (L*B*H) (mm)
AZ-515
500×1500
1-5
2-200
0,12-20
960
6-8
2×0,37
45-60
2140×808×848
AZ-520
500×2000
2-200
0,12-20
960
6-8
2×0,37
45-60
2140×808×848
AZ-525
500×2500
2-200
0,12-20
960
6-8
2×0,55
45-60
2750×808×938
AZ-1020
100×2000
2-200
0,11-20
960
6-8
2×0,55
45-60
2219×1320×960
AZ-1025
1000×2500
2-200
0,18-15
960
6-8
2×0,75
45-60
2269×1320×960
AZ-1030
1000×2500
2-200
0,1-20
960
6-8
2×1,1
45-60
3219×1340×1120
Unser Unternehmen kann verschiedene Siebausrüstungen entsprechend den unterschiedlichen Siebanforderungen herstellen, wie z. B. ein Kreiselsieb vom Typ Rotex für Waschmittel, ein Kreiselsieb vom Typ Apex mit seitlicher Zugangstür für Frac-Sand, ein Kreiselsieb vom Typ Sweco für Quarzsand, eine Taumelsiebmaschine für Aluminiumoxidpulver, hoch Frequenzbildschirm für Kalziumkarbonat usw. Senden Sie uns gerne Ausschreibungen, wenn Sie eine solche Anforderung haben.
500*4000mm Kohlenstoffstahl 2 Decks Lineares Vibrationssiebist eine standardmäßige und universelle Siebanlage mit linearer Bewegung und Vibration. Mit geringem Stromverbrauch, großer Leistung, einfacher Struktur, einfacher Wartung, vollständig geschlossener Struktur, kein Staub, automatische Verschachtelung, besser geeignet für den Pipeline-Betrieb. Der lineare Vibrationssieber ist die effiziente neue Siebausrüstung, die häufig in der Lebensmittelindustrie eingesetzt wird.feuerfeste Materialien,Baustoffe,Bergbau, Kohle, Metallurgie, Leichtindustrie, chemische Industrie usw.
1. Beweglicher Siebprozess Gleichzeitig mit der Siebung wurde das Material über weite Strecken transportiert.
2. Einfach zu ersetzende Bildschirme und Teile Dank einer speziellen Gitterstruktur können Siebe und Teile leicht ausgetauscht und festgezogen werden.
3. Hohe Kapazität und freundlicher Arbeitsbereich Dank der hervorragenden Struktur von Maschine und Motoren ist die Leistung sehr hoch und der Arbeitslärm gering.
4. Hohe Siebgenauigkeit Das Material hat einen langen Hub auf der Sieboberfläche, eine hohe Siebpräzision und eine große Verarbeitungskapazität.
5. Flexible Maschinenstrukturen Je nach Produktionsstandort können unterschiedliche Formen und Strukturen gestaltet werden.
6. Geeignet für verschiedene Siebgrößen Ändern Sie den Siebabstand und die Neigung je nach Materialgröße, Durchlässigkeitswahrscheinlichkeit und Produktivität
7. Geringe Wartungskosten und lange Betriebszeit Alle Teile des Siebkörpers sind ordnungsgemäß mit hochwertigen Stahlplatten verschweißt und die Gesamtsteifigkeit ist gut, fest und zuverlässig für sehr lange Zeit.
8. Gute Abdichtung und minimale Staubverschüttung Die vollständig geschlossene Struktur und die automatische Entladung führen dazu, dass kaum Staub austritt.
Der rechteckige Vibrationssieber nutzt die Erregung eines Vibrationsmotors als Vibrationsquelle, so dass das Material in das Sieb geworfen wird, während das Material in einer geraden Linie gleichmäßig in die Zufuhröffnung der Siebmaschine gefördert wird, mehrschichtige Maschenspezifikationen des Siebs, Siebmaterial bzw. aus ihren Exporten entlassen.
Es gibt zwei Möglichkeiten, den Vibrationsmotor des linearen Vibrationssichters zu installieren:
Die rechteckigen Vibrationssiebe bestehen hauptsächlich aus Siebkasten, Siebrahmen, Sieb, Vibrationsmotor, elektrischem Sockel, Dämpfungsfeder, Rahmen usw.
1.Siebgewebe:Das Siebgewebe besteht aus Lochblech. Die Gesamtsteifigkeit ist gut, solide und zuverlässig.
2. Siebkasten:Es ist aus Stahlblech geschweißt und weist eine gewisse Festigkeit und Steifigkeit auf. Es ist der Hauptbestandteil der Siebmaschine.
3.Schwingungsdämpfungsfeder:um zu verhindern, dass Vibrationen auf den Boden übertragen werden, und um das volle Gewicht des Siebkastens zu tragen. Beim Einbau muss die Feder senkrecht zum Boden stehen. 4. MMotorsockel:Der Motorsockel der Siebmaschine vom Typ „Down Vibration“ (der Motor ist unter dem Siebkasten installiert) kann bewegt werden. Die Verbindungsschraube muss vor dem Einsatz festgezogen werden. Insbesondere die neue Siebmaschine muss drei Tage vor dem Test wiederholt angezogen werden, um Unfälle durch Lösen zu vermeiden.
5.Vibrationsmotor:Informationen zur Verwendung und Wartung des Vibrationsmotors finden Sie in der Bedienungsanleitung des Vibrationsmotors. 6.Klammern:Die Halterung dient zur Unterstützung des Siebkastens. Bei der Installation muss es senkrecht zum Boden montiert werden. Die Verbindung zwischen Halterung und Siebkörperteil erfolgt über eine Druckfeder.
