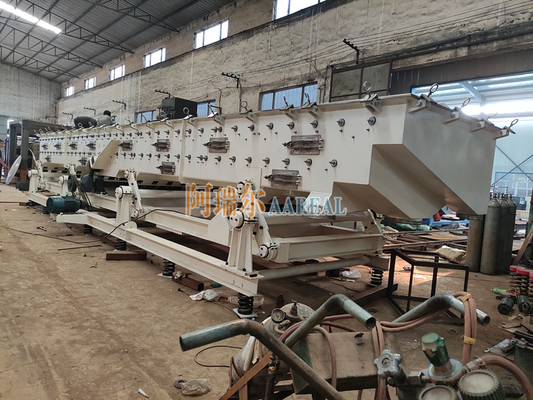

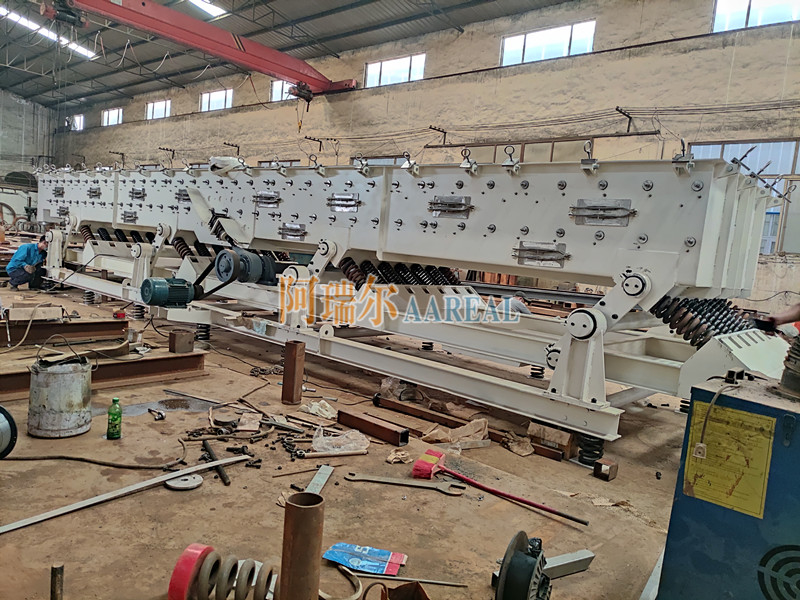

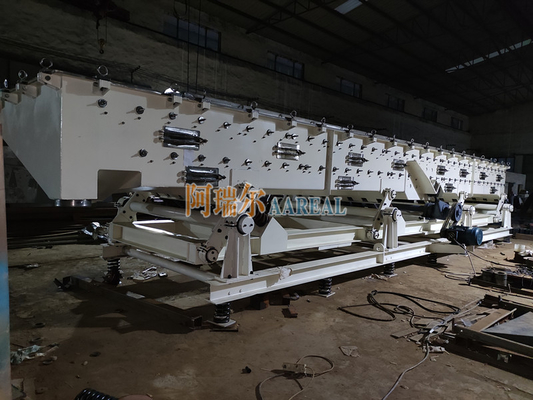

Aus Edelstahl ausgeglichener Vibrationsförderer für 80 -tPH
Einführung vonAus Edelstahl ausgeglichener Vibrationsförderer für 80 -tPH:
Der ausbalancierte Vibrationsförderer aus rostfreiem Stahl für die 80-stp-Rohzucker-Langstrecke kann in drei Arten unterteilt werden: Drei-Massen-Resonanztyp, zwei Massenresonanztypen und einfacher Einzelmasse-Typ entsprechend der Anzahl der Vibrationskörper.
Einzelmasse-Vibrationsförderer:Nur der Trog erzeugt eine Vibration, so dass die Schwingungskraft auf das Fundament übertragen wird, das größtenteils Licht ist.
Zwei-Masse-Resonanz-Schwingungsförderer und drei Masse vollständig ausgewogener Vibrationsförderer:Zusätzlich zum Trog sind auch Gegengewichte an der Vibration teilnehmen. Die Struktur ist etwas kompliziert, aber die Schwingungskraft auf das Fundament kann grundsätzlich beseitigt werden, und das Resonanzprinzip wird verwendet, um die erforderliche Anregungskraft zu minimieren.
Dreimasse vollständig ausgewogene Vibrationsförderer verwenden das vollständig ausgewogene System. Die oberen und unteren Mulden werden durch Federn zusammengekoppelt und am zentralen Punkt der Kupplung an einem festen Rahmen montiert. Beide Trogs werden mittels motorgetriebener exzentrischer Kurbelwirkung und federgenerierter Resonanzvibration vibriert.
Struktur vonAus Edelstahl ausgeglichener Vibrationsförderer für 80 -tPH:
Arbeitsprinzip vonAus Edelstahl ausgeglichener Vibrationsförderer für 80 -tPH:
Das vollausgeglichener VibrationsfördererÜbernimmt den elastischen Stütztyp, wodurch der Förderer-Trog-Körper und den Gleichgewichtskörper ein Zwei-Masse-Resonanzsystem mit einer völlig ausgewogenen Masse bilden. Die beiden Massen sind durch Resonanz -Spulenfeder und elastische Führungsstange verbunden. Unter der Wirkung des Erregers bildet der Fördertrog ein Resonanzsystem mit dem Gleichgewichtskörper, und die durch das Resonanzsystem erzeugte Trägheitsschwingungskraft wird im System grundsätzlich abgebrochen. Der Geräte -Stützrahmen ist über das Feder -Isolationssystem mit der Installationsbasis verbunden, die erneut die unausgeglichene Vibration verringern kann, die durch die Änderung des Materialflusses im Trogkörper verursacht wird, sodass die dynamische Last der Ausrüstung des Fundaments sehr gering ist.
Diese Art von Schwingungsförderer ist eine neue Art von Vibrationsförderer, die auf der Grundlage des Zwei-Massen-Resonanztyps entwickelt wurde. Es verwendet die Vermittlung von Mulden- und Gleichgewichtskörpern (oder die Vermittlung von Trog) mit der gleichen Masse für die relative Bewegung. Wenn der konfrontierende Trog als Gleichgewichtskörper verwendet wird, kann das Material gleichzeitig bidirektional transportiert werden. Der konfrontierende Muldenkörper und der Gleichgewichtskörper (oder die konfrontierende Molche) sind durch eine schwingende Stange verbunden, und in der mittleren Position der Schwingestange wird ein Gummischarnier angeordnet, und die Stütze wird durch das Gummi -Scharnier am Fundament getragen. Wenn die Maschine läuft, vibrieren die beiden vibrierenden Körper in entgegengesetzte Richtungen, da die Führungsstab um den Mittelpunkt schwingt. Wenn die Masse der beiden Körper gleich ist, ist die durch die beiden Körpern erzeugte Trägheitskraft in Richtung gleich und in Richtung und ihrer Trägheit ausgeglichen, so dass sie als „ausgewogener“ Vibrationsförderer bezeichnet wird.
Merkmale vonAus Edelstahl ausgeglichener Vibrationsförderer für 80 -tPH:
Zusätzlich zu den Vorteilen des Zwei-Masse-Resonanztyps sind die herausragenden Vorteile dieses Förderers wie folgt:
1. Da die Trägheitskraft gut ausbalanciert ist, ist die an das Fundament übertragene Trägheitsschwingungskraft (dynamische Belastung) sehr gering.
2. Wenn es auf dem Boden- oder Stahlstrukturunterstützung installiert ist, hat es im Vergleich zu anderen Arten von Vibrationsförderern eine unvergleichliche Vibrationsreduktionsvorteile.
3. Die Struktur des Förderers ist einfach, einfach zu installieren und zu warten.
4. Betriebsgeräusche beträgt weniger als 75 dB.
5. Es ist für Fernstrecken- und Weitvermittlungspflicht geeignet.
6. Der schindelnde Trog kann mit einem Bildschirm ausgestattet werden, und die einzelnen oder doppelten Schichten des Vermittlungskörpers können die Klassifizierung oder Trennung von Materialien bei der Vermittlung von Materialien realisieren.
7. Wenn der Gleichgewichtskörper in den Körper des Förderers umgewandelt wird, können die oberen und unteren Schichten des Förderkörpers gleichzeitig die umgekehrte Vermittlung realisieren, und die Verwendung von zwei Förderern kann erreicht werden, ohne die Ausrüstung und den Raum zu erhöhen.
8. Für die hohen Temperaturmaterialien, die transportiert werden müssen, sind die Partikelgröße, Korrosion und die relative Härte des Materials nicht begrenzt. Gemäß den verschiedenen Fördermaterialien können Edelstahlplatten oder Verbundmaterial verwendet werden.
9. Trocknen, Kühlung, Sortierung, Entwässerung und andere Prozesse können gleichzeitig durchgeführt werden, wodurch dieses Übertragungsprogramm zu einer äußerst effizienten Methode wird.
10. Rotation, Schwung, Reibung, Verbrauch und andere Teile erfordern eine geringe Schmieröleinspritzung, niedrige Ausfallrate. Die Wartung ist sehr einfach.
Vorteile vonAus Edelstahl ausgeglichener Vibrationsförderer für 80 -tPH:
Zusätzlich zu den Vorteilen des Doppel-Masse-Resonanztyps, das voll ausgeglicheneVibrationsfördererhat die Vorteile einer kleinen Trägheitsschwingungskraft (dynamische Belastung), die auf das Fundament und niedrige Rauschen übertragen wird, was für die Vermittlung von Anforderungen an Fernstrecken und breites Tief geeignet ist. Wenn es auf dem Boden der Boden- oder Stahlstruktur installiert ist, hat es im Vergleich zu anderen Arten von Vibrationsförderern unvergleichliche Vorteile der Stoßdämpfung.
Wenn der Gleichgewichtskörper als schindeliger Muldenkörper verwendet wird, können gleichzeitig die oberen und unteren zwei Schichten von Muldenschichten realisiert werden. Ohne die Ausrüstung und den Raum zu erhöhen, wird der Nutzungseffekt zweier Förderer erzeugt. Der schindelige Muldenkörper kann mit einem Bildschirm ausgestattet werden, der die Klassifizierung von Materialien während der Vermittlung realisieren kann.
Technische Parameter vonAus Edelstahl ausgeglichener Vibrationsförderer für 80 -tPH:
Modell
Kapazität (t/h)
Schwingungsfrequenz (Hz)
Troglänge (m)/Kraft (KW)
3
4
5
6
8
10
12
15
18
20
25
30
ABM150
5
6.7 ~ 10,8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
ABM300
20
6.7 ~ 10,8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
ABM450
35
6.7 ~ 10,8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
ABM600
50
6.7 ~ 10,8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
ABM750
65
6.7 ~ 10,8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5,5*2
5,5*2
ABM900
80
6.7 ~ 10,8
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5,5*2
5,5*2
ABM1050
95
6.7 ~ 10,8
1.5
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5,5*2
5,5*2
7,5*2
ABM1200
110
6.7 ~ 10,8
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5,5*2
5,5*2
5,5*2
7,5*2
ABM1350
125
6.7 ~ 10,8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5,5*2
5,5*2
7,5*2
7,5*2
ABM1500
140
6.7 ~ 10,8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5,5*2
5,5*2
5,5*2
7,5*2
11*2
ABM1650
155
6.7 ~ 10,8
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5,5*2
5,5*2
7,5*2
7,5*2
11*2
ABM1800
170
6.7 ~ 10,8
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5,5*2
5,5*2
7,5*2
7,5*2
11*2
ABM2000
185
6.7 ~ 10,8
3.7
3.7
5.5
5.5
7.5
7.5
5,5*2
5,5*2
7,5*2
7,5*2
11*2
11*2
Notiz:
Die obigen Daten dienen nur als Referenz. Unser Unternehmen behält sich das Recht vor, die oben genannten Daten zu ändern.
Die hier entsprechende Förderkapazität wird gemäß dem horizontalen Transport von Flusssand (Schüttdichte 1,6T/m³, Wassergehalt 5%) berechnet.
Die Kraft des konvorierenden Trogs mit Versiegelungsabdeckung, Auskleidungsplatte und Fördermaterialien mit unterschiedlichen Schüttdichten muss neu berechnet werden.
Wenn der Förderbereich 15 Meter überschreitet, werden wir die segmentierte Struktur übernehmen, und der Benutzer muss vor Ort zusammenbauen und verbinden.
Anwendung vonAus Edelstahl ausgeglichener Vibrationsförderer für 80 -tPH:
Aareal exzentrische Verbindungsstange vollständigausgeglichener VibrationsfördererDer Bildschirm kann häufig zum Screening von Zucker, Salz, chemischer Dünger, Aktivkohle, Harzpartikeln, Polyethylenpartikeln, HDPE -Pulver, LDPE verwendet werdenPulver, Gewürze usw. Nehmen Sie unseren ABM1800-11 für ein Beispiel. Die Tiefgangsbreite beträgt 1800 mm und die Troglänge 11,5 Meter. Zuckervermittlung und Screening beträgt ca. 30 ~ 50 Tonnen pro Stunde.
